تست فنجانی شدن چیست؟

یک روش آزمایشی است که در صنعت فلزکاری به کار می رود و برای تعیین شکل پذیری ورق ها و نوارهای فلزی استفاده می شود.

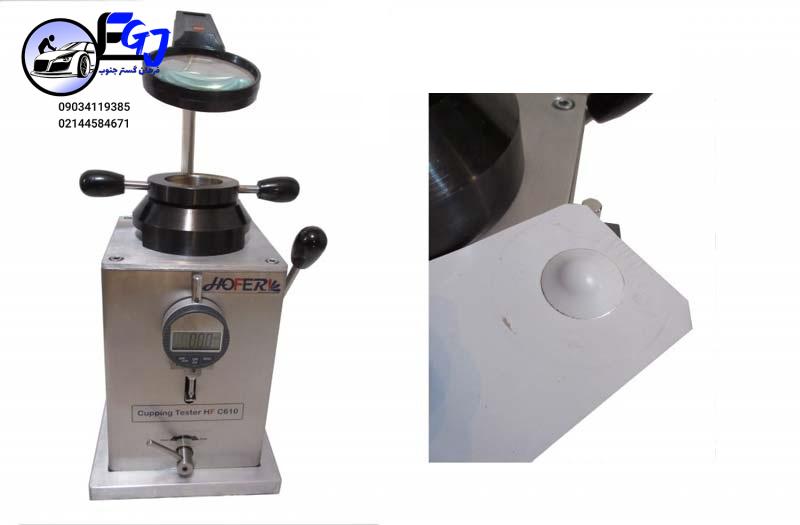

تست فنجانی NEW Modern Instruments TCBII که با طراحی جدید و بسیار کاربردی برای انتقال نیروی خطی طراحی شده است. برای کمک به تست کاربر پسند و یک ذره بین برای بازرسی بصری آسان طراحی شده است.

یک پانل نمونه با حداقل ضخامت پوشش 0.3 میلی متر، توسط یک چرخ بالایی بسته شده و به صورت دستی توسط یک فرورفتگی نیمکره ای به دور 20 میلی متر بر روی یک قالب توسط یک چرخ محرک بسته می شود.

عمقی که باعث خرابی می شود روی صفحه نمایش دیجیتال، از 0 تا 10 میلی متر، با افزایش 0.01 میلی متر نشان داده می شود.

نحوه کار دستگاه به این صورت است که پانل تست را محکم بین حلقه نگهدارنده و قالب با روکش به سمت قالب و در حالی که انتهای نیمکره فرورفتگی در تماس با پانل تست است نگه میداریم (موقعیت صفر فرورفتگی).

پانل را تا زمانی تنظیم میکنیم که محور مرکزی تورفتگی پانل را قطع کند.

انتهای نیمکره فرورفتگی را با سرعت ثابت به داخل قطعه آزمایشی میبریم تا به عمق مشخص شده برسد. یعنی تا زمانی که فرورفتگی این فاصله را از موقعیت صفر طی کند.

با استفاده از دید طبیعی اصلاح شده یا بر اساس توافق، یک ذره بین. پوشش پانل آزمایش را از نظر ترک خوردگی و/یا جدا شدن از بستر بررسی میکنیم

هنگام برداشتن پانل تست، ابتدا چرخ دستی فرورفتگی را شل میکنیم تا فشار کاهش یابد، سپس چرخ گیره بالایی را باز میکنیم تا پانل آزاد شود

شاید برای شما سوال باشد که این دستگاه چه کاربردی دارد؟

کاربرد این دستگاه جهت تعیین میزان مقاومت کششی روکشها ی محافظ از قبیل رنگها و رزینها در مقابل تغییر حجم و جامی شدن وخمیدگی میباشد

نحوه استفاده از دستگاه تست فنجانی شدن:

پانل را تا زمانی تنظیم میکنیم که محور مرکزی تورفتگی پانل را قطع کند.

با استفاده از دید طبیعی اصلاح شده یا بر اساس توافق، یک ذره بین. پوشش پانل آزمایش را از نظر ترک خوردگی و/یا جدا شدن از بستر بررسی میکنیم .
هنگام برداشتن پانل تست، ابتدا چرخ دستی فرورفتگی را شل میکنیم تا فشار کاهش یابد، سپس چرخ گیره بالایی را باز میکنیم تا پانل آزاد شود

مشخصات فنی تست فنجانی شدن:

نیروی اعمالی سیستم هیدرولیک دستی

مجهز به عدسی بزرگنمایی لامپ دار

عمق کاپ: حداکثر ۱۲ میلی متر (قابل تغییر بنا به سفارش مشتری)

قطر ساچمه: ۲۰ میلی متر

قطر قالب: ۲۷ میلیمتر

دقت اندازه گیری: ۰/۰۱ میلی متر

وزن تقریبی: ۱۵ کیلوگرم

مطابق با استاندارد ملی به شماره ۱۸۸۱ و ۲۳۲۷

این دستگاه توسط کمپانی TQCهلند و NEURTEKاسپانیا کمپانی ELCOMETER انگلیس و سایر کمپانی ها تولید میشود و مجموعه پترو فرهان گستر جنوب نماینده فروش این دستگاه در ایران میباشد

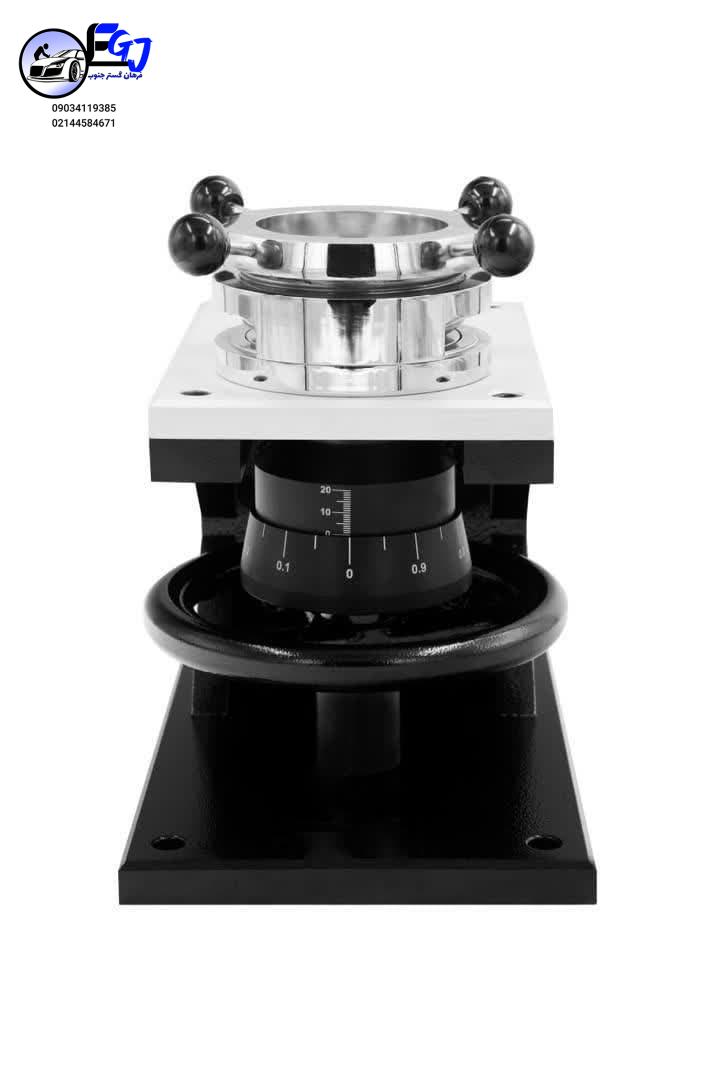

تست فنجانی شدنی که در مجموعه مهندسی فرهان گستر طراحی و ساخته میشود حاوی اطلاعات فنی به صورت زیر میباشد :

رنج کاری : 0 الی 20 میلیمتر
قطر ساچمه : 20 میلیمتر
رزولیشن دقتی : 5/0 میلیمتر
هر دور کامل 1 میلیمتر
ماکسیموم ضخامت ورق 1 میلیمتر البته هرچه ورق نازکتر عمق کارکرد هم بیشتر هرچه ضخیم تر عمق کارکرد کمتر

نمایندگی انحصاری فروش:شرکت پترو فرهان گستر جنوب
شرکت پترو فرهان گستر جنوب واردکننده برند‌های مطرح تجهیزات جوشکاری و بازرسی فنی و NDT از سراسر دنیا
برای کسب اطلاعات بیشتر با کارشناسان ما در ارتباط باشید.
