مقایسه پارتیکل کانترهای 0.1 CFM و 1 CFM؛ فلوریت (Flow Rate) چه تأثیری در انتخاب دستگاه دارد؟

مقدمه

امروزه کنترل آلودگی ذرات معلق در هوا یکی از مهم‌ترین الزامات صنایع حساس محسوب می‌شود.

صنایعی مانند داروسازی، تجهیزات پزشکی، تولید نیمه‌هادی، صنایع غذایی، مراکز درمانی و اتاق‌های تمیز (Cleanroom) برای حفظ کیفیت محصولات و رعایت استانداردهای بین‌المللی، از پارتیکل کانتر (Particle Counter) استفاده می‌کنند.

یکی از مهم‌ترین مشخصه‌هایی که هنگام خرید پارتیکل کانتر باید به آن توجه کرد، فلوریت یا دبی نمونه‌برداری (Flow Rate) است.

بسیاری از کاربران تنها به تعداد کانال‌های اندازه‌گیری یا محدوده سایز ذرات توجه می‌کنند، در حالی که Flow Rate نقش تعیین‌کننده‌ای در سرعت نمونه‌برداری، دقت آزمون، مدت زمان تست و حتی انتخاب استانداردهای قابل اجرا دارد.

به همین دلیل، در این مقاله از مجموعه فنی و مهندسی شرکت پترو فرهان گستر جنوب تفاوت پارتیکل کانترهای 0.1 CFM و 1 CFM را به‌طور کامل بررسی می‌کنیم و خواهیم دید که هر کدام برای چه کاربردهایی مناسب هستند.

فلوریت (Flow Rate) در پارتیکل کانتر چیست؟

Flow Rate یا دبی نمونه‌برداری، مقدار هوایی است که دستگاه در یک دقیقه از محیط مکش کرده و مورد آنالیز قرار می‌دهد.

هرچه حجم هوای عبوری بیشتر باشد، دستگاه در مدت زمان کوتاه‌تری حجم بیشتری از محیط را بررسی می‌کند و در نتیجه سرعت انجام آزمون افزایش پیدا می‌کند.

به همین دلیل، هنگام انتخاب پارتیکل کانتر تنها نباید به محدوده اندازه‌گیری ذرات توجه کرد؛ بلکه میزان Flow Rate نیز اهمیت بسیار زیادی دارد.

واحد CFM چیست؟

واحد CFM مخفف عبارت Cubic Feet per Minute یا «فوت مکعب بر دقیقه» است.

این واحد نشان می‌دهد دستگاه در هر دقیقه چه حجمی از هوا را نمونه‌برداری می‌کند.

دو فلوریت رایج در پارتیکل کانترها عبارت‌اند از:

0.1 CFM

این مقدار برابر با حدود 2.83 لیتر در دقیقه است.

1 CFM

این مقدار برابر با حدود 28.3 لیتر در دقیقه است.

بنابراین دستگاه‌های 1 CFM تقریباً 10 برابر سریع‌تر از مدل‌های 0.1 CFM نمونه‌برداری انجام می‌دهند.

چرا فلوریت اهمیت زیادی دارد؟

بسیاری تصور می‌کنند اگر دو دستگاه بتوانند ذرات 0.3 میکرون را اندازه‌گیری کنند، عملکرد یکسانی دارند.

اما واقعیت این است که سرعت ورود هوا به دستگاه تأثیر مستقیمی بر موارد زیر دارد:

• مدت زمان انجام تست
• حجم هوای بررسی‌شده
• تعداد نقاط قابل نمونه‌برداری در یک روز
• سرعت تأیید اتاق تمیز
• بهره‌وری اپراتور
• هزینه انجام آزمون

به همین دلیل، در پروژه‌های بزرگ معمولاً از دستگاه‌های 1 CFM استفاده می‌شود.

تفاوت ظرفیت نمونه‌برداری 0.1 CFM و 1 CFM

فرض کنید قرار است از یک اتاق تمیز نمونه‌برداری انجام شود.

اگر از دستگاه 0.1 CFM استفاده کنید، دستگاه در هر دقیقه تنها 2.83 لیتر هوا را بررسی می‌کند.

اما دستگاه 1 CFM در همان مدت 28.3 لیتر هوا را نمونه‌برداری می‌کند.

به عبارت دیگر، در یک ساعت:

0.1 CFM

حدود 170 لیتر هوا

1 CFM

حدود 1700 لیتر هوا

یعنی اختلاف ظرفیت نمونه‌برداری تقریباً ده برابر است.

نمونه‌برداری یک مترمکعب هوا چقدر زمان می‌برد؟

یکی از مهم‌ترین تفاوت‌های این دو گروه دستگاه، زمان لازم برای جمع‌آوری حجم استاندارد هوا است.

از آنجایی که یک مترمکعب برابر با 1000 لیتر است:

دستگاه‌های 0.1 CFM

با دبی 2.83 لیتر در دقیقه

حدود 353 دقیقه زمان نیاز دارند تا یک مترمکعب هوا را نمونه‌برداری کنند.

دستگاه‌های 1 CFM

با دبی 28.3 لیتر در دقیقه

همین حجم هوا را در حدود 35 دقیقه نمونه‌برداری می‌کنند.

این اختلاف زمان در پروژه‌هایی که تعداد زیادی نقطه نمونه‌برداری دارند، بسیار مهم است.

آیا سرعت بیشتر همیشه بهتر است؟

پاسخ این سؤال «خیر» است.

اگرچه دستگاه‌های 1 CFM سرعت بسیار بالاتری دارند، اما همیشه بهترین انتخاب نیستند.

برای بسیاری از کاربردهای صنعتی، تحقیقاتی و پایش محیطی، دستگاه‌های 0.1 CFM کاملاً پاسخگوی نیاز هستند و هزینه خرید کمتری نیز دارند.

در مقابل، زمانی که تعداد نقاط نمونه‌برداری زیاد باشد یا رعایت استانداردهای سختگیرانه مانند ISO 14644 و GMP اهمیت داشته باشد، استفاده از دستگاه‌های 1 CFM باعث کاهش چشمگیر زمان آزمون و افزایش بهره‌وری خواهد شد.

مقایسه پارتیکل کانترهای 0.1 CFM

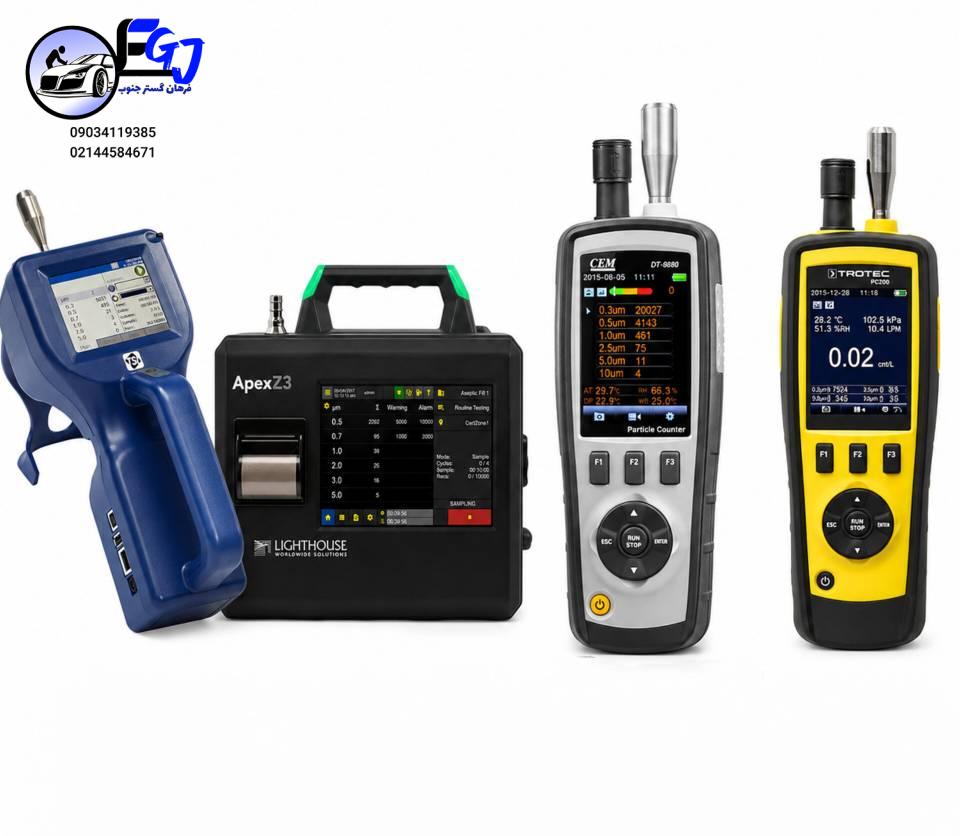

در بازار تجهیزات اندازه‌گیری، دو دستگاه Trotec PC220 و CEM DT-9881M از شناخته‌شده‌ترین پارتیکل کانترهای با دبی 0.1 CFM (2.83 لیتر بر دقیقه) هستند. این دستگاه‌ها به دلیل ابعاد مناسب، وزن کم و قیمت اقتصادی، برای بسیاری از کاربردهای صنعتی و پایش محیطی انتخاب مناسبی محسوب می‌شوند.

هر دو دستگاه قابلیت اندازه‌گیری ذرات معلق هوا را در چندین کانال مختلف دارند و علاوه بر شمارش ذرات، امکان ثبت اطلاعات محیطی مانند دما و رطوبت را نیز در اختیار کاربر قرار می‌دهند. به همین دلیل، این مدل‌ها برای بازرسی‌های دوره‌ای و کنترل کیفیت محیط بسیار پرکاربرد هستند.

Trotec PC220

Trotec PC220 یک پارتیکل کانتر پرتابل است که برای کنترل کیفیت هوا، بررسی سیستم‌های تهویه، اتاق‌های تمیز معمولی، بیمارستان‌ها و صنایع غذایی طراحی شده است.

از مهم‌ترین ویژگی‌های این دستگاه می‌توان به موارد زیر اشاره کرد:

• دبی نمونه‌برداری 0.1 CFM
• اندازه‌گیری ذرات از 0.3 تا 10 میکرون
• نمایش هم‌زمان تعداد ذرات
• اندازه‌گیری دما و رطوبت
• صفحه‌نمایش رنگی
• قابلیت ذخیره تعداد زیادی از نتایج اندازه‌گیری
• حمل آسان و استفاده ساده

این دستگاه برای کاربرانی مناسب است که نیاز به نمونه‌برداری روزانه دارند اما حجم نمونه‌برداری آن‌ها زیاد نیست.

CEM DT-9881M

مدل DT-9881M یکی از دستگاه‌های محبوب برند CEM است که علاوه بر شمارش ذرات، امکانات بیشتری برای مستندسازی اطلاعات ارائه می‌دهد.

از جمله ویژگی‌های آن:

• دبی نمونه‌برداری 0.1 CFM
• اندازه‌گیری ذرات در چند کانال
• ثبت تصویر و فایل صوتی برای گزارش‌گیری
• اندازه‌گیری دما و رطوبت
• حافظه داخلی مناسب
• انتقال اطلاعات به رایانه از طریق USB

اگر هدف تهیه گزارش‌های کامل از شرایط محیط باشد، DT-9881M گزینه بسیار مناسبی محسوب می‌شود.

محدودیت پارتیکل کانترهای 0.1 CFM

اگرچه این دستگاه‌ها دقت بالایی دارند، اما مهم‌ترین محدودیت آن‌ها سرعت پایین نمونه‌برداری است.

برای مثال، اگر لازم باشد از ده‌ها نقطه در یک اتاق تمیز نمونه‌برداری انجام شود، مدت زمان انجام آزمون بسیار افزایش پیدا می‌کند.

در پروژه‌های اعتبارسنجی (Validation)، این موضوع می‌تواند باعث افزایش زمان توقف خط تولید و هزینه‌های عملیاتی شود.

به همین دلیل، در صنایع بسیار حساس معمولاً از دستگاه‌های با فلوریت بالاتر استفاده می‌شود.

معرفی پارتیکل کانترهای 1 CFM

پارتیکل کانترهای 1 CFM برای محیط‌هایی طراحی شده‌اند که حجم نمونه‌برداری زیاد و سرعت انجام آزمون اهمیت بالایی دارد.

این دستگاه‌ها در هر دقیقه حدود 28.3 لیتر هوا را نمونه‌برداری می‌کنند؛ یعنی تقریباً 10 برابر سریع‌تر از مدل‌های 0.1 CFM.

دو نمونه از معروف‌ترین این دستگاه‌ها عبارت‌اند از:

TSI AeroTrak 9306

یکی از معتبرترین پارتیکل کانترهای حرفه‌ای دنیا است که در صنایع داروسازی، تجهیزات پزشکی، تولید نیمه‌هادی و اعتبارسنجی اتاق‌های تمیز استفاده می‌شود.

ویژگی‌های مهم آن عبارت‌اند از:

• دبی نمونه‌برداری 1 CFM
• اندازه‌گیری هم‌زمان در چندین کانال ذره
• دقت بسیار بالا
• مطابقت با استاندارد ISO 21501-4
• مناسب برای آزمون‌های ISO 14644 و GMP
• حافظه داخلی بزرگ
• قابلیت اتصال به شبکه و نرم‌افزارهای مانیتورینگ

Lighthouse ApexZ3

ApexZ3 یکی از پیشرفته‌ترین پارتیکل کانترهای شرکت Lighthouse است.

این دستگاه برای کارخانه‌های داروسازی، صنایع میکروالکترونیک، تولید تراشه و اتاق‌های تمیز کلاس بالا طراحی شده است.

از مهم‌ترین قابلیت‌های آن می‌توان به موارد زیر اشاره کرد:

• فلوریت 1 CFM
• سرعت بسیار بالا در نمونه‌برداری
• دقت فوق‌العاده در شمارش ذرات
• صفحه‌نمایش لمسی
• قابلیت اتصال به شبکه
• امکان مدیریت اطلاعات و گزارش‌گیری پیشرفته
• مناسب برای مانیتورینگ مداوم اتاق تمیز

مقایسه فلوریت 0.1 CFM و 1 CFM

بزرگ‌ترین تفاوت این دو گروه دستگاه، فلوریت آن‌ها است.

در دستگاه‌های 0.1 CFM حجم کمی از هوا در هر دقیقه وارد دستگاه می‌شود. بنابراین برای نمونه‌برداری از محیط‌های کوچک یا بازرسی‌های دوره‌ای مناسب هستند.

در مقابل، دستگاه‌های 1 CFM در مدت زمان بسیار کوتاه‌تری حجم زیادی از هوا را بررسی می‌کنند. به همین دلیل، برای پروژه‌های اعتبارسنجی، پایش مداوم و محیط‌هایی با تعداد زیاد نقاط نمونه‌برداری بهترین انتخاب هستند.

هرچه تعداد نقاط نمونه‌برداری بیشتر باشد، مزیت استفاده از دستگاه‌های 1 CFM بیشتر نمایان می‌شود. در بسیاری از کارخانه‌های داروسازی، استفاده از دستگاه‌های 1 CFM می‌تواند زمان انجام آزمون را از چند ساعت به کمتر از یک ساعت کاهش دهد.

به همین دلیل، هنگام انتخاب پارتیکل کانتر نباید فقط به محدوده اندازه‌گیری ذرات توجه کرد؛ بلکه Flow Rate یکی از مهم‌ترین معیارهای تصمیم‌گیری است و تأثیر مستقیمی بر سرعت انجام آزمون، هزینه‌های عملیاتی و بهره‌وری فرآیند کنترل آلودگی دارد.

چه صنایعی از پارتیکل کانتر 0.1 CFM و چه صنایعی از 1 CFM استفاده می‌کنند؟

انتخاب بین پارتیکل کانتر 0.1 CFM و 1 CFM تنها به بودجه یا برند دستگاه بستگی ندارد، بلکه نوع صنعت، حجم نمونه‌برداری، استانداردهای موردنیاز و تعداد نقاط نمونه‌برداری نیز در این انتخاب نقش مهمی دارند.

در بسیاری از پروژه‌ها، هر دو دستگاه قادر به شمارش ذرات هستند، اما تفاوت اصلی در سرعت نمونه‌برداری و بهره‌وری است.

صنایع مناسب برای پارتیکل کانترهای 0.1 CFM

پارتیکل کانترهای 0.1 CFM مانند Trotec PC220 و CEM DT-9881M برای محیط‌هایی مناسب هستند که تعداد نقاط نمونه‌برداری محدود است و نیاز به انجام آزمون در کوتاه‌ترین زمان وجود ندارد.

این دستگاه‌ها معمولاً در صنایع زیر کاربرد دارند:

• سیستم‌های تهویه مطبوع (HVAC)
• بیمارستان‌ها و مراکز درمانی
• صنایع غذایی و آشامیدنی
• آزمایشگاه‌های کنترل کیفیت
• انبارهای دارویی
• پایش کیفیت هوای محیط
• مراکز تحقیقاتی و دانشگاهی
• اتاق‌های تمیز با نمونه‌برداری دوره‌ای

در این کاربردها، دبی 2.83 لیتر بر دقیقه معمولاً پاسخگوی نیاز کاربران است و هزینه خرید و نگهداری دستگاه نیز کمتر خواهد بود.

صنایع مناسب برای پارتیکل کانترهای 1 CFM

در برخی صنایع، زمان انجام آزمون اهمیت بسیار زیادی دارد. گاهی لازم است ده‌ها نقطه از یک اتاق تمیز در مدت کوتاهی نمونه‌برداری شود. در چنین شرایطی، استفاده از دستگاه 1 CFM بهترین گزینه است.

این دستگاه‌ها بیشتر در صنایع زیر استفاده می‌شوند:

• صنایع داروسازی استریل
• تولید واکسن
• تولید تجهیزات پزشکی
• صنایع نیمه‌هادی و تولید تراشه
• صنایع میکروالکترونیک
• صنایع هوافضا
• مراکز تولید قطعات اپتیکی
• اتاق‌های تمیز کلاس بالا
• پروژه‌های اعتبارسنجی (Validation)
• پایش مداوم (Continuous Monitoring)

در این صنایع، کاهش زمان نمونه‌برداری باعث افزایش بهره‌وری، کاهش توقف خطوط تولید و اجرای سریع‌تر آزمون‌های استاندارد می‌شود.

نقش فلوریت در استاندارد ISO 14644

استاندارد ISO 14644 یکی از مهم‌ترین استانداردهای اتاق تمیز است و حجم مشخصی از هوا باید در هر نقطه نمونه‌برداری شود.

هرچه دبی نمونه‌برداری بیشتر باشد، دستگاه سریع‌تر به حجم موردنیاز می‌رسد و زمان انجام آزمون کاهش پیدا می‌کند.

به همین دلیل، در پروژه‌های بزرگ و اتاق‌های تمیز با تعداد زیاد نقاط نمونه‌برداری، استفاده از پارتیکل کانترهای 1 CFM باعث صرفه‌جویی قابل توجه در زمان خواهد شد.

آیا همیشه باید دستگاه 1 CFM خرید؟

پاسخ این سؤال منفی است.

اگر فعالیت شما شامل بازرسی‌های دوره‌ای، کنترل کیفیت محیط، بررسی سیستم‌های تهویه یا نمونه‌برداری محدود باشد، یک دستگاه 0.1 CFM مانند Trotec PC220 یا CEM DT-9881M انتخابی مناسب و مقرون‌به‌صرفه خواهد بود.

اما اگر در صنایع دارویی، تجهیزات پزشکی، نیمه‌هادی یا اتاق‌های تمیز پیشرفته فعالیت می‌کنید و روزانه تعداد زیادی نمونه‌برداری انجام می‌دهید، استفاده از دستگاه 1 CFM باعث کاهش زمان آزمون، افزایش سرعت کار و بهبود بهره‌وری خواهد شد.

جمع‌بندی

فلوریت یا Flow Rate یکی از مهم‌ترین معیارها در انتخاب پارتیکل کانتر است.

این پارامتر مشخص می‌کند دستگاه در هر دقیقه چه حجمی از هوا را نمونه‌برداری می‌کند و مستقیماً بر سرعت انجام آزمون، حجم هوای بررسی‌شده و زمان موردنیاز برای رسیدن به حجم استاندارد تأثیر می‌گذارد.

دستگاه‌های 0.1 CFM با دبی 2.83 لیتر بر دقیقه برای کاربردهای عمومی، پایش محیط، بیمارستان‌ها، صنایع غذایی، آزمایشگاه‌ها و بازرسی‌های دوره‌ای مناسب هستند.

در مقابل، دستگاه‌های 1 CFM با دبی 28.3 لیتر بر دقیقه حدود 10 برابر سریع‌تر نمونه‌برداری می‌کنند و بهترین گزینه برای صنایع داروسازی، تولید تجهیزات پزشکی، نیمه‌هادی، هوافضا، اتاق‌های تمیز پیشرفته و پروژه‌های اعتبارسنجی هستند.

بنابراین، انتخاب بهترین پارتیکل کانتر تنها به دقت اندازه‌گیری یا تعداد کانال‌های دستگاه محدود نمی‌شود.

در بسیاری از پروژه‌ها، فلوریت مناسب مهم‌ترین عامل در افزایش سرعت نمونه‌برداری، کاهش هزینه‌های عملیاتی و دستیابی به نتایج دقیق و قابل اعتماد است.

مجموعه فنی و مهندسی شرکت پترو فرهان گستر جنوب با ارائه انواع پارتیکل کانترهای پرتابل و حرفه‌ای، آماده ارائه مشاوره تخصصی برای انتخاب مناسب‌ترین دستگاه متناسب با نیاز صنایع مختلف است.
