چگونگی تست ضربه ورقهای فلزی (Impact Test)
چگونگی تست ضربه ورقهای فلزی (Impact Test)
هدف از این مطلب، ارائه یک راهنمای کامل برای انجام آزمون ایمپکت (Impact Test) و آشنایی با نکات فنی مهم در حین انجام این تست است.
تست ضربه (Impact Test) چیست؟
تست ضربه یا Impact Test یکی از مهمترین آزمونهای کنترل کیفیت در صنایع رنگ، پوششهای پودری و ورقهای فلزی محسوب میشود. هدف از این آزمایش، بررسی میزان مقاومت پوشش رنگ و خود ورق در برابر ضربه ناگهانی است تا مشخص شود آیا پس از وارد شدن ضربه، پوشش دچار ترک، پوستهشدن یا جداشدگی میشود یا خیر.
این آزمون نقش مهمی در ارزیابی دوام و کیفیت ورقهای رنگشده دارد و در صنایع مختلفی مانند تولید لوازم خانگی، قطعات خودرو، تجهیزات صنعتی و سازههای فلزی مورد استفاده قرار میگیرد. کارشناسان مجموعه پترو فرهان گستر جنوب نیز همواره متناسب با نوع کاربری و نیاز مشتری، سعی می کنیم پاسخگوی نیاز شما عزیزان باشیم .

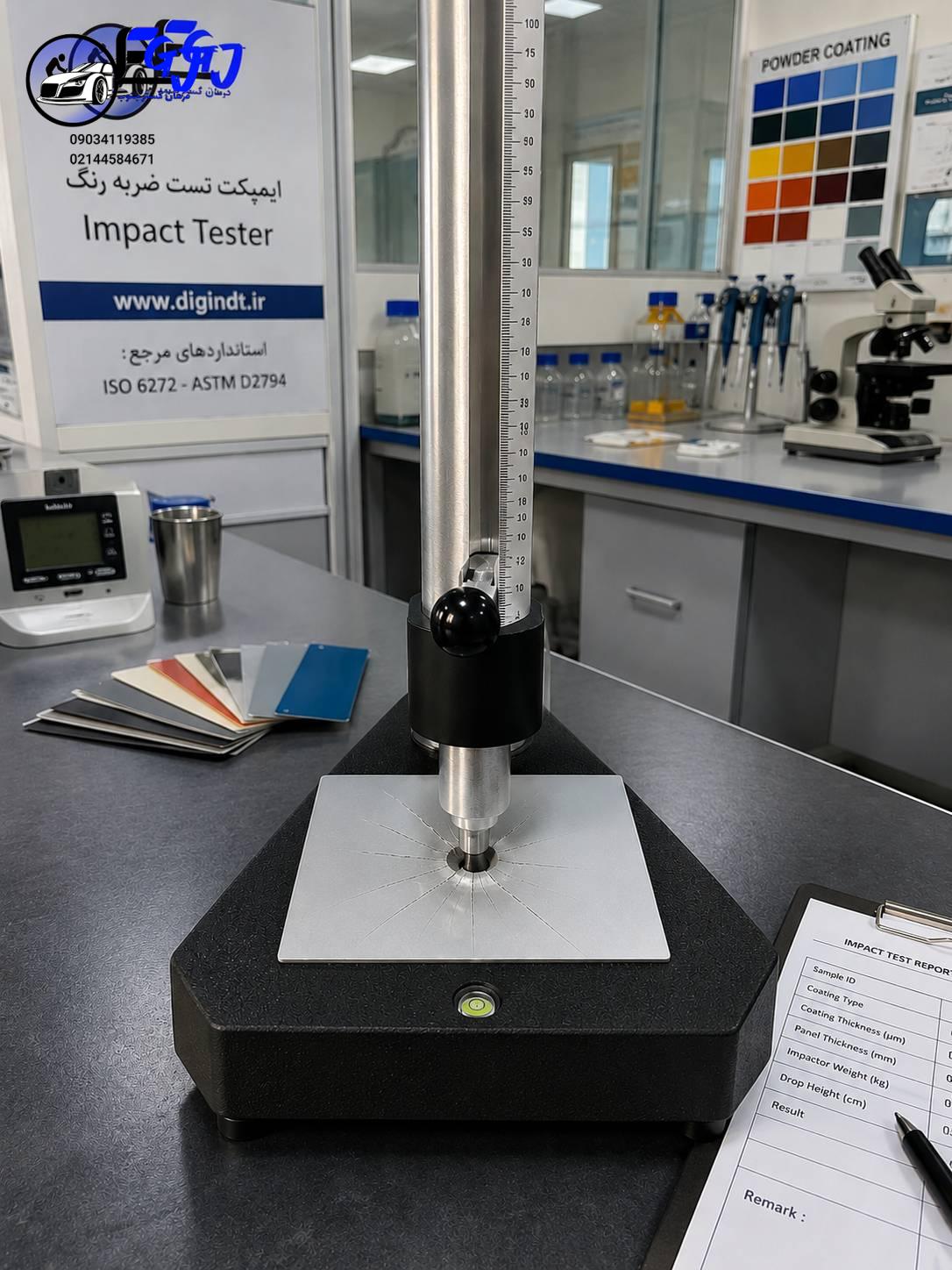

دستگاه تست ضربه (Impact Tester)
آزمون ضربه توسط دستگاه Impact Tester انجام میشود. در این دستگاه، یک وزنه استاندارد از ارتفاع مشخص روی نمونه سقوط میکند تا میزان مقاومت پوشش مورد ارزیابی قرار گیرد.
در اغلب مدلهای استاندارد، قطر سر ضربه (Impactor) بین 15 تا 20 میلیمتر بوده و وزنه آن 1 کیلوگرم است. همچنین میله مدرج دستگاه امکان تنظیم ارتفاع از 0 تا 100 سانتیمتر را فراهم میکند.
دستگاه مورد استفاده معمولاً مطابق استانداردهای زیر طراحی و کالیبره میشود:
- ASTM D2794
- ISO 6272
این استانداردها نحوه صحیح انجام آزمون، شرایط تست و روش ارزیابی نتایج را مشخص میکنند.
ارتفاع ضربه چگونه تعیین میشود؟
برخلاف تصور بسیاری از افراد، ارتفاع سقوط وزنه که یکی از مهمترین پارامترهای آزمون است، تنها به ضخامت ورق بستگی ندارد.
در انتخاب ارتفاع مناسب، عوامل مختلفی تأثیرگذار هستند، از جمله:
- استاندارد مورد استفاده
- جنس ورق
- نوع پوشش رنگ
- ضخامت پوشش
- هدف انجام آزمون (کنترل کیفیت یا تعیین حد تحمل)
به همین دلیل، برای نمونهای مانند ورق با ضخامت 0.8 میلیمتر نمیتوان یک ارتفاع ثابت و همیشگی تعیین کرد.
هدف اصلی این آزمون، تعیین بیشترین انرژی قابل تحمل نمونه قبل از ایجاد ترک، شکست یا جداشدگی پوشش است.
نحوه انجام آزمون ضربه
مراحل انجام آزمون به صورت زیر است:
- نمونه داخل دستگاه قرار میگیرد.
- آزمون از ارتفاع پایین (معمولاً حدود 10 سانتیمتر) آغاز میشود.
- ارتفاع به صورت مرحلهای افزایش مییابد.
- پس از هر ضربه، سطح پوشش از نظر ترک، شکست، پوستهشدن یا جداشدگی بررسی میشود.
- این روند تا زمان مشاهده اولین نشانه خرابی ادامه پیدا میکند.
در پایان، بیشترین ارتفاعی که نمونه بدون آسیب تحمل کرده باشد، به عنوان مقاومت ضربه آن ثبت میشود.
انرژی ضربه در ارتفاعهای مختلف
با استفاده از وزنه 1 کیلوگرمی، انرژی ضربه در ارتفاعهای مختلف تقریباً به صورت زیر خواهد بود:
| ارتفاع سقوط | انرژی ضربه |
|---|---|
| 10 سانتیمتر | حدود 0.98 ژول |
| 20 سانتیمتر | حدود 1.96 ژول |
| 30 سانتیمتر | حدود 2.94 ژول |
| 50 سانتیمتر | حدود 4.9 ژول |
| 100 سانتیمتر | حدود 9.8 ژول |
بدیهی است که با افزایش ارتفاع، انرژی وارد شده نیز بیشتر شده و احتمال آسیب به پوشش افزایش پیدا میکند.
ارتفاع مناسب برای کنترل کیفیت ورقهای رنگشده
در بسیاری از کارخانهها، برای کنترل کیفیت روزانه ورقهای فولادی رنگشده با پوشش پودری و ضخامت 0.8 میلیمتر (مانند ورق ST14)، آزمون معمولاً از ارتفاع 50 سانتیمتر آغاز میشود.
این ارتفاع با وزنه یک کیلوگرمی، انرژی حدود 4.9 ژول ایجاد میکند و برای بسیاری از پوششهای پودری، یک معیار رایج و قابل اعتماد به شمار میرود.
اگر نمونه در این ارتفاع بدون ایجاد موارد زیر مورد قبول قرار گیرد:
- ترک
- پوستهشدن
- جداشدگی رنگ
میتوان آزمون را در ارتفاعهای 60، 70، 80 و 100 سانتیمتر ادامه داد تا نقطه شکست واقعی پوشش مشخص شود.
اگر هدف فقط کنترل کیفیت باشد
در بسیاری از خطوط تولید، نیازی به تعیین حداکثر مقاومت نمونه وجود ندارد.
اگر هدف تنها قبولی یا رد کیفیت محصول باشد، بسیاری از تولیدکنندگان از شرایط زیر به عنوان معیار داخلی استفاده میکنند:
- وزنه 1 کیلوگرم
- ارتفاع 50 سانتیمتر
- عدم ایجاد ترک یا جداشدگی رنگ
البته اگر مشتری، استاندارد محصول یا مشخصات فنی پروژه شرایط دیگری را تعیین کرده باشد، همان الزامات ملاک انجام آزمون خواهد بود.
نکات مهم هنگام انجام تست ضربه
- نمونه باید کاملاً تمیز و عاری از هرگونه آلودگی باشد.
- دستگاه باید بهصورت دورهای کالیبره شود.
- آزمون مطابق استاندارد مربوطه انجام گیرد.
- محل برخورد وزنه پس از هر ضربه بهدقت بررسی شود.
- برای افزایش دقت نتایج، آزمون روی چند نقطه از نمونه انجام شود.
جمعبندی
تست ضربه (Impact Test) یکی از مهمترین روشهای ارزیابی کیفیت پوشش ورقهای فلزی است. در این آزمون، وزنهای استاندارد از ارتفاع مشخص روی نمونه سقوط میکند تا مقاومت پوشش در برابر ضربه سنجیده شود.
در مجموعه پترو فرهان گستر جنوب، انتخاب صحیح دستگاه ایمپکت و رعایت استانداردهای آزمون، یکی از مهمترین عوامل دستیابی به نتایج دقیق و قابل اعتماد در کنترل کیفیت پوششهای صنعتی محسوب میشود.
ارتفاع آزمون بر اساس استاندارد، نوع پوشش، جنس ورق و هدف آزمایش تعیین میشود. برای ورقهای رنگشده با ضخامتهای متداول مانند 0.8 میلیمتر، ارتفاع 50 سانتیمتر با وزنه 1 کیلوگرمی به عنوان یکی از معیارهای رایج کنترل کیفیت مورد استفاده قرار میگیرد. در صورت نیاز نیز میتوان با افزایش تدریجی ارتفاع، حداکثر انرژی قابل تحمل و نقطه شکست پوشش را تعیین کرد.
اجرای صحیح این آزمون مطابق استانداردهای ASTM D2794 و ISO 6272 به تولیدکنندگان کمک میکند تا کیفیت محصولات خود را تضمین کرده و از عملکرد مناسب پوشش در شرایط واقعی اطمینان حاصل کنند. برای انتخاب دستگاه مناسب یا دریافت مشاوره تخصصی در زمینه تجهیزات آزمون رنگ و پوشش، میتوانید با کارشناسان پترو فرهان گستر جنوب در ارتباط باشید.
