رابطه Top Cut با گریندومتر چیست؟ بررسی کامل شاخص D98 و کاربرد آن در کنترل کیفیت

مقدمه

در صنایع رنگ، رزین، پوشش‌های صنعتی، جوهر چاپ، مواد معدنی و بسیاری از صنایع شیمیایی، کنترل اندازه ذرات نقش مهمی در کیفیت محصول نهایی دارد. هرچه اندازه ذرات یکنواخت‌تر باشد، خواص فیزیکی و شیمیایی محصول نیز بهتر خواهد بود. به همین دلیل از روش‌ها و تجهیزات مختلفی برای ارزیابی اندازه ذرات استفاده می‌شود.

دو مفهوم مهم در این زمینه Top Cut (D98) و گریندومتر (Grindometer یا Hegman Gauge) هستند. بسیاری تصور می‌کنند این دو یکسان هستند، اما در حقیقت هر کدام اطلاعات متفاوتی از وضعیت ذرات ارائه می‌دهند. شناخت رابطه بین Top Cut و گریندومتر به تولیدکنندگان کمک می‌کند تا کیفیت فرآیند آسیاب، دیسپرس شدن رنگدانه‌ها و کیفیت محصول نهایی را با دقت بیشتری کنترل کنند.

Top Cut چیست؟

Top Cut به بزرگ‌ترین اندازه ذرات موجود در یک نمونه گفته می‌شود که معمولاً با شاخص D98 بیان می‌شود.

شاخص D98 نشان می‌دهد که 98 درصد ذرات موجود در نمونه، اندازه‌ای کوچک‌تر از مقدار اعلام‌شده دارند و تنها 2 درصد ذرات بزرگ‌تر از آن هستند.

به عنوان مثال اگر مشخصات یک پودر به صورت زیر باشد:

Top Cut (D98) = 15 µm

یعنی 98 درصد ذرات کوچک‌تر از 15 میکرون هستند و تنها بخش بسیار کمی از ذرات از این اندازه بزرگ‌تر خواهند بود.

این شاخص معمولاً توسط دستگاه‌های آنالیز اندازه ذرات لیزری اندازه‌گیری می‌شود و یکی از مهم‌ترین پارامترهای کنترل کیفیت مواد پودری محسوب می‌شود.

شاخص D98 چه اهمیتی دارد؟

شاخص D98 اطلاعات ارزشمندی درباره کیفیت توزیع اندازه ذرات ارائه می‌دهد.

هرچه مقدار D98 کمتر باشد:

• ذرات یکنواخت‌تر هستند.
• کیفیت آسیاب بهتر است.
• احتمال ایجاد خط و خش در پوشش کاهش پیدا می‌کند.
• کیفیت رنگ افزایش می‌یابد.
• قدرت پوشش بهتر می‌شود.
• براقیت سطح بیشتر خواهد شد.
• احتمال ایجاد رسوب کمتر می‌شود.

به همین دلیل بسیاری از تولیدکنندگان مواد معدنی و رنگدانه‌ها مقدار D98 را در برگه مشخصات فنی محصولات خود اعلام می‌کنند.

گریندومتر چیست؟

گریندومتر یکی از پرکاربردترین تجهیزات کنترل کیفیت در صنایع رنگ و پوشش است.

این ابزار دارای شیاری با عمق متغیر است که نمونه روی آن قرار گرفته و توسط یک تیغه مخصوص کشیده می‌شود. در نقطه‌ای که اولین ذرات درشت مشاهده شوند، مقدار گریند ثبت می‌شود.

گریندومتر بیشتر برای بررسی موارد زیر استفاده می‌شود:

• ذرات درشت
• آگلومره شدن رنگدانه‌ها
• کیفیت آسیاب
• کیفیت دیسپرس شدن مواد
• کنترل کیفیت رنگ و جوهر

این آزمون بسیار سریع بوده و یکی از روش‌های استاندارد در خطوط تولید رنگ محسوب می‌شود.

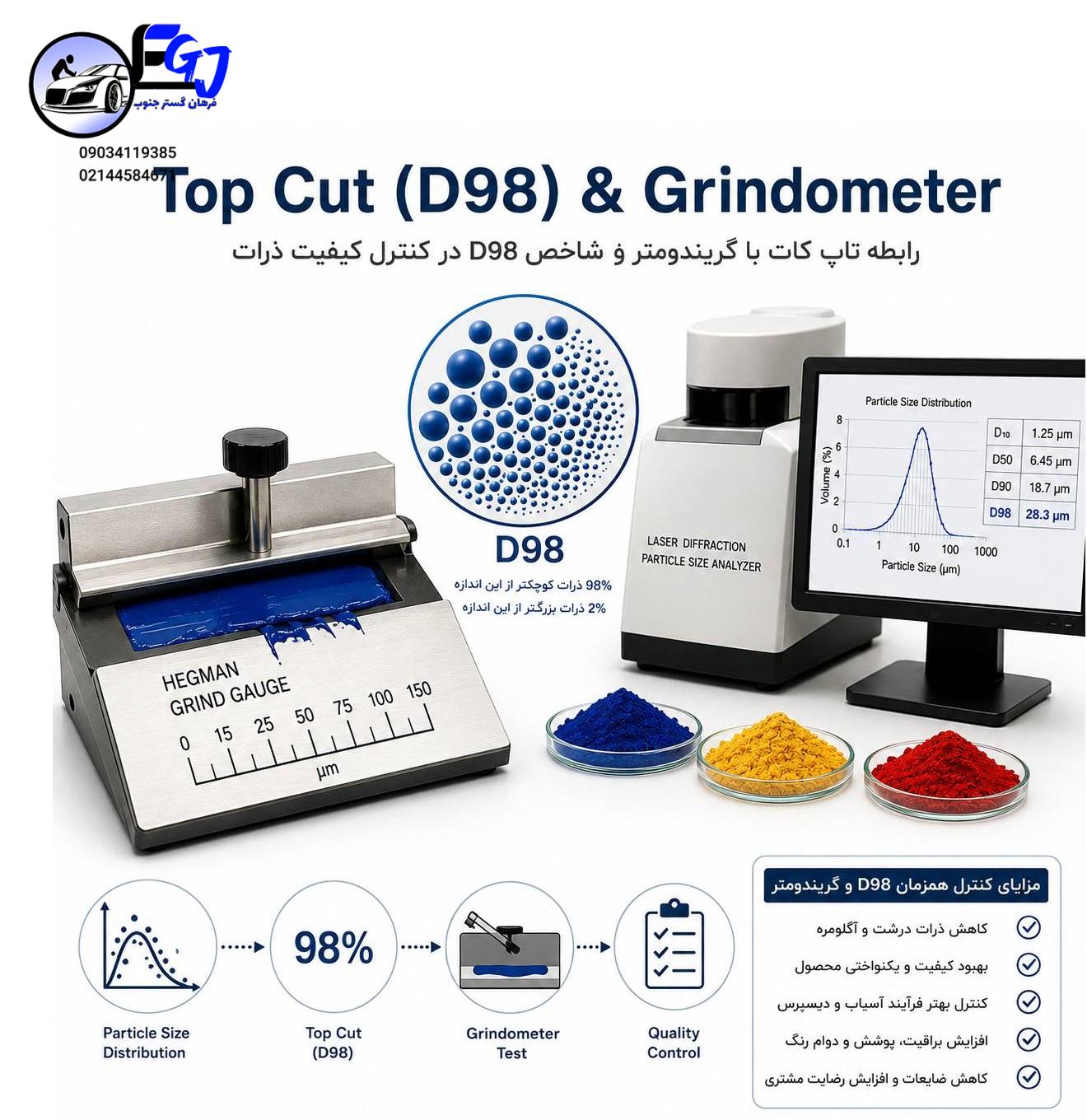

رابطه Top Cut با گریندومتر

اگرچه هر دو مفهوم به اندازه ذرات مربوط هستند، اما اطلاعات متفاوتی ارائه می‌کنند.

Top Cut یا D98 یک شاخص آماری است که توزیع اندازه ذرات را نشان می‌دهد، در حالی که گریندومتر وجود ذرات درشت یا تجمع‌یافته را در نمونه واقعی بررسی می‌کند.

به طور معمول هرچه مقدار D98 کوچک‌تر باشد، نتیجه آزمون گریندومتر نیز بهتر خواهد بود؛ زیرا احتمال وجود ذرات بزرگ کاهش پیدا می‌کند.

با این حال همیشه این رابطه کاملاً مستقیم نیست.

گاهی ممکن است نمونه دارای D98 مناسبی باشد، اما به دلیل تجمع ذرات یا دیسپرس نشدن مناسب، مقدار گریندومتر نامطلوب شود.

بنابراین این دو آزمون مکمل یکدیگر هستند و نباید جایگزین هم در نظر گرفته شوند.

تفاوت D98 و گریندومتر

مهم‌ترین تفاوت این دو روش در نوع اندازه‌گیری است.

D98 با دستگاه آنالیز اندازه ذرات و بر اساس محاسبات آماری تعیین می‌شود، اما گریندومتر عملکرد واقعی محصول را هنگام استفاده ارزیابی می‌کند.

به همین دلیل ممکن است دو محصول دارای مقدار D98 یکسان باشند، اما در آزمون گریندومتر نتایج متفاوتی داشته باشند.

چرا D98 به تنهایی کافی نیست؟

بسیاری از کارخانه‌ها تنها به نتایج دستگاه اندازه‌گیری ذرات اکتفا می‌کنند، اما این کار ممکن است باعث بروز مشکلاتی در تولید شود.

وجود ذرات تجمع‌یافته، آلودگی مواد اولیه، عملکرد نامناسب آسیاب یا اختلاط ناقص ممکن است در نتایج D98 مشخص نباشد، اما گریندومتر به‌سرعت این مشکلات را نشان می‌دهد.

به همین دلیل در بسیاری از خطوط تولید، از هر دو روش به‌صورت هم‌زمان استفاده می‌شود.

کاربرد Top Cut و گریندومتر در صنایع مختلف

این دو شاخص در صنایع زیر کاربرد گسترده‌ای دارند:

• صنایع رنگ و پوشش
• تولید جوهر چاپ
• صنایع رزین
• تولید مستربچ
• تولید کربنات کلسیم
• تولید باریت
• صنایع سرامیک
• صنایع معدنی
• تولید نانوذرات
• صنایع شیمیایی

مزایای استفاده هم‌زمان از D98 و گریندومتر

استفاده هم‌زمان از این دو روش مزایای زیادی دارد، از جمله:

• افزایش کیفیت محصول
• کاهش ذرات درشت
• کنترل بهتر فرآیند آسیاب
• تشخیص سریع مشکلات تولید
• بهبود کیفیت دیسپرس شدن رنگدانه‌ها
• افزایش یکنواختی محصول
• کاهش ضایعات تولید
• افزایش رضایت مشتری

استانداردهای مرتبط

برای اندازه‌گیری اندازه ذرات و ارزیابی کیفیت دیسپرس شدن، استانداردهای مختلفی مورد استفاده قرار می‌گیرند که از مهم‌ترین آن‌ها می‌توان به استاندارد ASTM D1210 برای استفاده از گریندومتر و استاندارد ISO 1524 برای تعیین نرمی آسیاب اشاره کرد.

جمع‌بندی

Top Cut یا شاخص D98 و گریندومتر دو ابزار مهم برای کنترل کیفیت اندازه ذرات هستند، اما هر کدام اطلاعات متفاوتی ارائه می‌دهند. D98 توزیع آماری اندازه ذرات را مشخص می‌کند، در حالی که گریندومتر وجود ذرات درشت و کیفیت واقعی دیسپرس شدن را نشان می‌دهد.

در صنایع رنگ، پوشش، جوهر، رزین و مواد معدنی، استفاده هم‌زمان از این دو روش باعث افزایش کیفیت محصول، کاهش ضایعات، بهبود عملکرد فرآیند آسیاب و تولید محصولی یکنواخت و مطابق با استانداردهای صنعتی می‌شود.
