کاربرد شیم‌ها در تست ذرات مغناطیسی (MT) و اهمیت آن در کنترل کیفیت

مقدمه

تست ذرات مغناطیسی یا Magnetic Particle Testing که به اختصار MT نامیده می‌شود، یکی از پرکاربردترین روش‌های آزمون‌های غیرمخرب برای شناسایی عیوب سطحی و نزدیک به سطح در قطعات فرومغناطیسی است.

دقت این روش به عوامل متعددی وابسته است که یکی از مهم‌ترین آن‌ها کنترل صحیح میدان مغناطیسی و اطمینان از حساسیت مناسب بازرسی است.

در این میان، شیم‌ها یا Shimها نقش بسیار مهمی در ارزیابی عملکرد سیستم تست و تأیید کیفیت میدان مغناطیسی ایفا می‌کنند.

استفاده از شیم در تست MT باعث می‌شود بازرس بتواند از کفایت میدان مغناطیسی ایجادشده اطمینان حاصل کند و احتمال عدم تشخیص عیوب به حداقل برسد.

به همین دلیل، شیم‌ها به عنوان یکی از تجهیزات ضروری در بسیاری از فرآیندهای بازرسی صنعتی شناخته می‌شوند.

شیم در تست ذرات مغناطیسی چیست؟

شیم قطعه‌ای فلزی و بسیار نازک است که دارای شیارها یا ترک‌های مصنوعی با ابعاد مشخص می‌باشد.

این شیارها به گونه‌ای طراحی شده‌اند که رفتار آن‌ها مشابه ناپیوستگی‌های واقعی در قطعات صنعتی باشد.

هنگامی که شیم روی سطح قطعه قرار می‌گیرد و میدان مغناطیسی اعمال می‌شود، ذرات مغناطیسی در محل شیارها تجمع پیدا می‌کنند. این تجمع نشان می‌دهد که میدان مغناطیسی با شدت و جهت مناسب ایجاد شده است. در نتیجه، بازرس می‌تواند عملکرد فرآیند تست را ارزیابی کند.

اهمیت استفاده از شیم در بازرسی MT

در بسیاری از موارد، صرف ایجاد میدان مغناطیسی به معنای مناسب بودن شرایط آزمون نیست.

ممکن است شدت میدان کافی نباشد یا جهت آن نسبت به عیب احتمالی مناسب انتخاب نشده باشد.

در چنین شرایطی احتمال از دست رفتن عیوب وجود دارد.

استفاده از شیم این امکان را فراهم می‌کند که پیش از شروع بازرسی اصلی، کیفیت میدان مغناطیسی بررسی شود.

همچنین می‌توان از صحت عملکرد دستگاه، یوک مغناطیسی، کابل‌ها و سایر تجهیزات اطمینان حاصل کرد.

از سوی دیگر، شیم‌ها به استانداردسازی فرآیند بازرسی کمک می‌کنند.

به همین دلیل در بسیاری از صنایع حساس مانند نفت، گاز، پتروشیمی، نیروگاه‌ها و صنایع هوافضا استفاده از آن‌ها امری رایج است.

کاربردهای اصلی شیم در تست ذرات مغناطیسی

بررسی جهت میدان مغناطیسی

یکی از مهم‌ترین کاربردهای شیم، تعیین جهت میدان مغناطیسی است.

همان‌طور که می‌دانیم، بهترین شرایط تشخیص عیب زمانی ایجاد می‌شود که میدان مغناطیسی نسبت به امتداد عیب زاویه مناسبی داشته باشد.

شیم‌های دارای شیارهای مختلف به بازرس کمک می‌کنند تا جهت میدان را ارزیابی کرده و در صورت نیاز تنظیمات لازم را انجام دهد.

در نتیجه احتمال تشخیص عیوب افزایش پیدا می‌کند.

ارزیابی شدت میدان مغناطیسی

شدت میدان مغناطیسی تأثیر مستقیمی بر کیفیت نتایج آزمون دارد. اگر شدت میدان کمتر از حد مورد نیاز باشد، نشانه‌های ایجادشده ضعیف خواهند بود.

از طرف دیگر، شدت بیش از حد نیز می‌تواند باعث ایجاد علائم کاذب شود.

با استفاده از شیم می‌توان به سادگی از کافی بودن شدت میدان اطمینان حاصل کرد.

هرچه نمایش شیارهای مصنوعی واضح‌تر باشد، نشان‌دهنده شرایط مناسب‌تر آزمون خواهد بود.

کنترل عملکرد تجهیزات MT

در فرآیندهای بازرسی روزانه، لازم است عملکرد تجهیزات به صورت دوره‌ای کنترل شود.

شیم‌ها ابزاری مناسب برای انجام این کار هستند.

بازرس می‌تواند قبل از شروع کار، شیم را روی سطح قرار داده و نتیجه آزمون را بررسی کند.

در صورت مشاهده تغییرات غیرعادی، تجهیزات مورد بازبینی قرار خواهند گرفت.

تأیید روش بازرسی

در برخی پروژه‌ها لازم است روش بازرسی پیش از اجرا تأیید شود.

در چنین شرایطی از شیم برای اعتبارسنجی پارامترهای آزمون استفاده می‌شود.

این فرآیند کمک می‌کند تا اطمینان حاصل شود که روش انتخاب‌شده قادر به آشکارسازی ناپیوستگی‌های مورد انتظار خواهد بود.

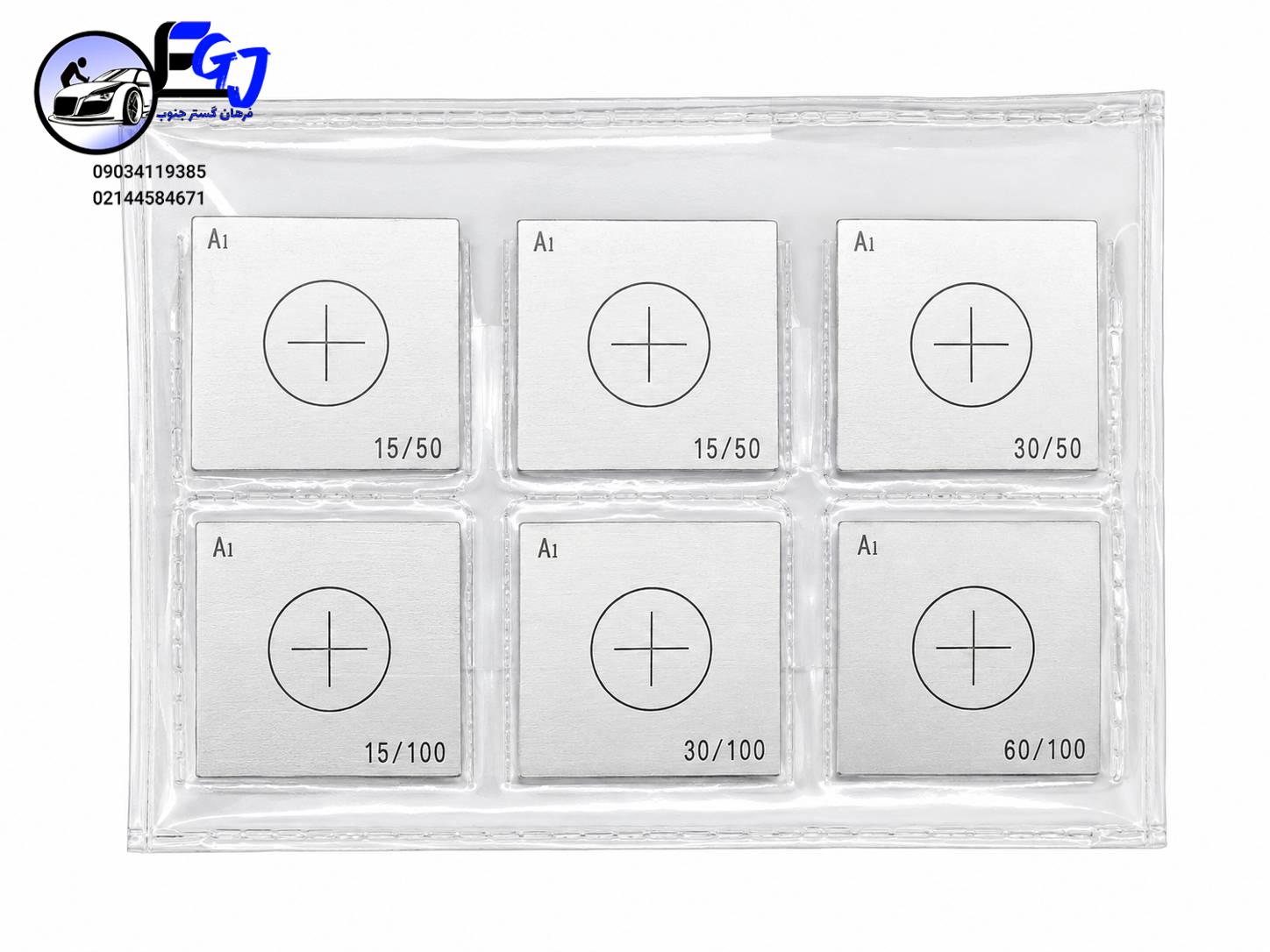

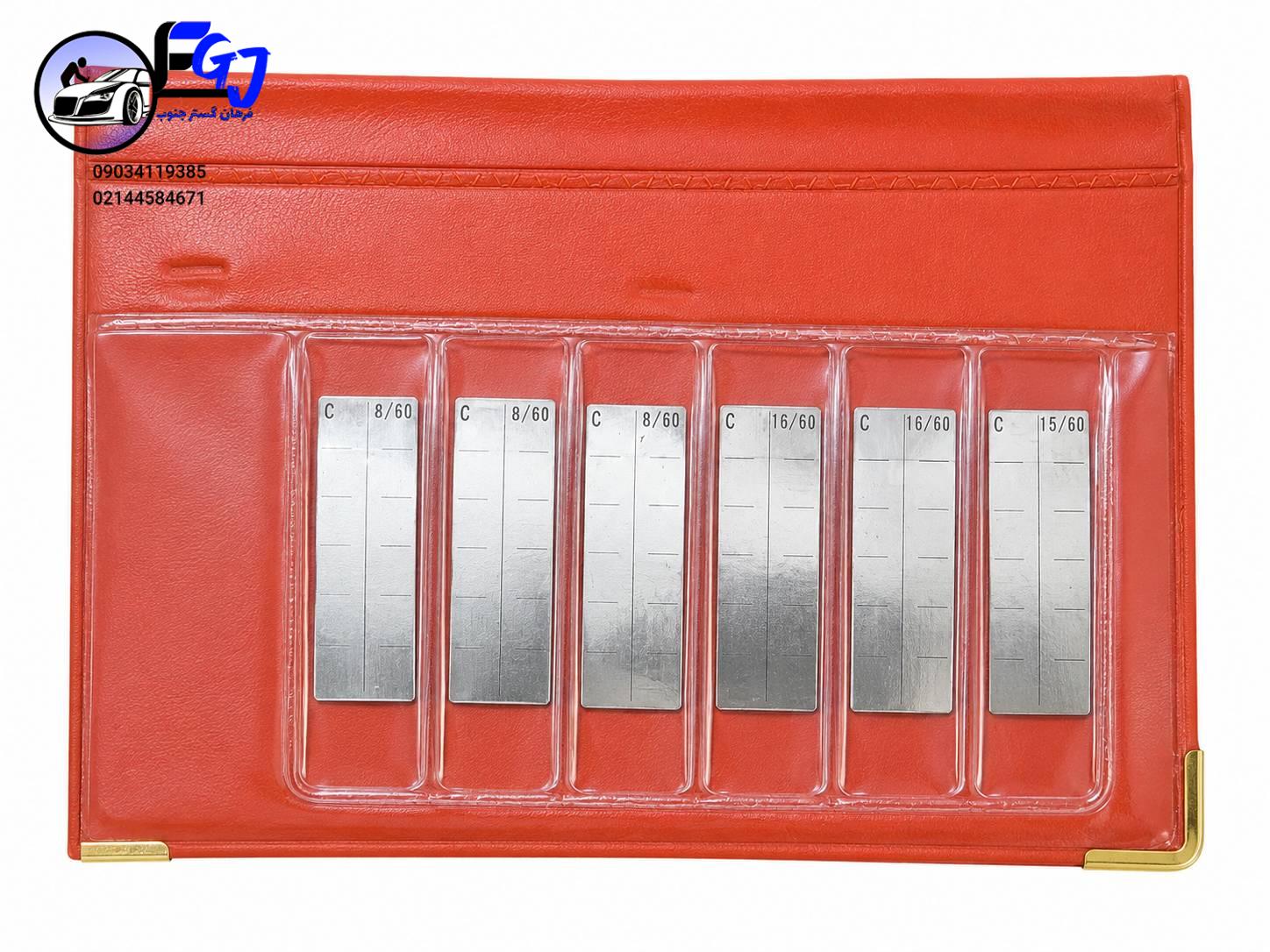

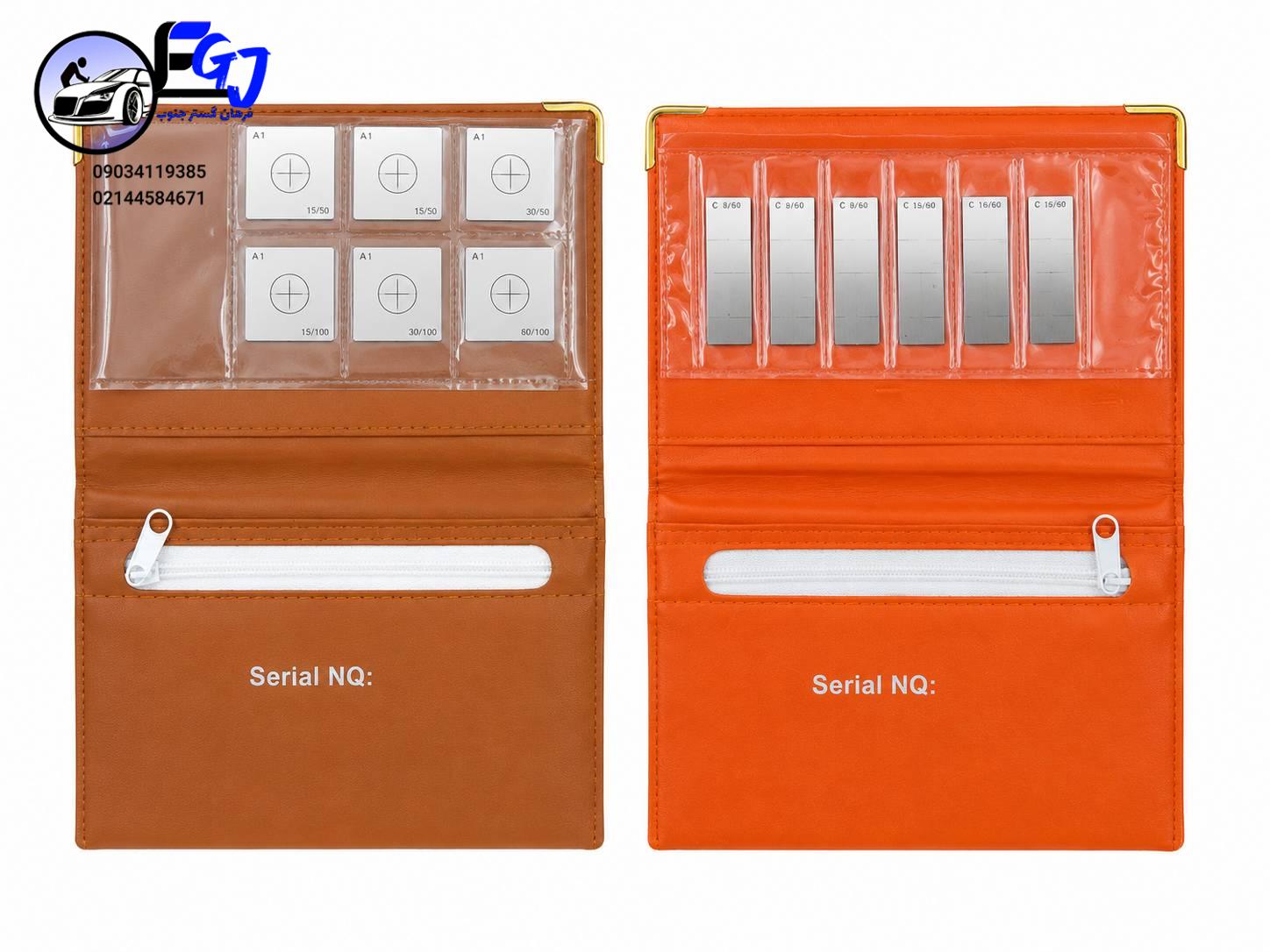

انواع شیم‌های مورد استفاده در MT

شیم‌ها در مدل‌ها و ابعاد مختلف تولید می‌شوند. هر یک از آن‌ها برای کاربردهای خاصی طراحی شده‌اند.

برخی دارای شیارهای موازی هستند و برخی دیگر شیارهایی در جهات مختلف دارند.

ضخامت کم، انعطاف‌پذیری بالا و ابعاد دقیق از ویژگی‌های مهم این تجهیزات به شمار می‌رود.

همچنین بسیاری از شیم‌ها مطابق استانداردهای معتبر بین‌المللی تولید می‌شوند تا نتایج قابل اعتماد و تکرارپذیر ارائه دهند.

مزایای استفاده از شیم در تست MT

استفاده از شیم مزایای متعددی برای بازرسان و صنایع مختلف به همراه دارد. نخست اینکه باعث افزایش اطمینان از کیفیت بازرسی می‌شود.

همچنین احتمال عدم تشخیص عیوب حساس را کاهش می‌دهد.

علاوه بر این، شیم‌ها به کاهش خطاهای انسانی کمک می‌کنند. زیرا بازرس می‌تواند شرایط میدان مغناطیسی را به صورت عملی مشاهده و ارزیابی کند.

از سوی دیگر، استفاده منظم از شیم باعث افزایش قابلیت اطمینان تجهیزات و بهبود کیفیت مستندسازی فرآیندهای کنترل کیفیت خواهد شد.

نکات مهم هنگام استفاده از شیم

برای دستیابی به نتایج دقیق، لازم است شیم به درستی روی سطح قطعه قرار گیرد.

همچنین سطح قطعه باید تمیز و عاری از آلودگی باشد تا نشانه‌ها به وضوح قابل مشاهده باشند.

علاوه بر این، لازم است شیم‌ها به صورت دوره‌ای بررسی شوند.

هرگونه آسیب‌دیدگی، خراش یا تغییر شکل می‌تواند بر دقت نتایج تأثیر بگذارد.

همچنین نگهداری صحیح شیم‌ها اهمیت زیادی دارد. قرار گرفتن در معرض رطوبت یا ضربه ممکن است باعث کاهش کارایی آن‌ها شود.

نتیجه‌گیری

شیم‌ها یکی از ابزارهای کلیدی در تست ذرات مغناطیسی محسوب می‌شوند و نقش مهمی در کنترل کیفیت فرآیند بازرسی ایفا می‌کنند.

این تجهیزات امکان ارزیابی جهت و شدت میدان مغناطیسی را فراهم کرده و به تأیید عملکرد صحیح تجهیزات کمک می‌کنند.

با استفاده از شیم، بازرسان می‌توانند از حساسیت مناسب آزمون اطمینان حاصل کنند و احتمال از دست رفتن عیوب مهم را کاهش دهند.

به همین دلیل، استفاده از شیم در بسیاری از صنایع به عنوان بخشی ضروری از فرآیند تست ذرات مغناطیسی شناخته می‌شود و نقش مهمی در افزایش ایمنی، کیفیت و قابلیت اطمینان تجهیزات صنعتی دارد.
