زبری چیست و زبری سنج چگونه کار می کند؟

زبری یا roughness میزانی برای تعیین بافت سطح است و با تعیین میزان تغییرات عمودی بر سطح نسبت به سطح صاف واقعی تعیین می شود. در صورتی که این تغییرات زیاد باشد سطح زبر و در صورت کم بودن نرم است.

این کمیت نقش مهمی در تعیین اثر متقابل اشیاء با هم داشته و با دانستن آن بسیاری رفتارهای اجزاء مکانیکی قابل پیش‏‎بینی خواهد بود. برای مثال اشیاء زبر بیشتر در معرض خوردگی و ترک دار شدن هستند. برای اندازه گیری زبری از روش های تماسی و غیر تماسی مختلفی استفاده می کنند.
در تجهیزات معمول برای اندازه گیری زبری که به زبری سنج یا Roughness tester معروف هستند از روش تماسی استفاده می کنند و یک هد نظیر سوزن های گرامافون بر روی سطح حرکت کرده با توجه به تعدد نوسانات و حداکثر جابجائی می تواند زبری سطح را مشخص کند

دستگاه زبری سنج یا اندازه گیری صافی سطح ( رافنس گیج )  چیست؟

دستگاه زبری سنج سطح یا همان صافی سنج رافنس گیج دستگاهی است دیجیتالی که میزان صافی سطح و زبری سطح سند بلاست و سطوح ماشین کاری را با دقت بی نظیر محاسبه می نماید. از ویژگی های این دستگاه زبری سنج سطح میانگین، ذخیره اعداد و ارسال اطلاعات بر روی کامپیوتر نیز نام برد.دستگاه زبری سنج جهت بررسی میزان صافی سنجی سطح و بررسی میزان زبری سطوح به صورت نقطه ای و خطی استفاده میگردد.

مشخصات دقیق بافت سطحی به طور فزاینده ای اهمیت پیدا کرده است. از یک طرف بافت سطح فاکتور کلیدی موثر و قابل اعتمادی بر روی یک جزء است و از طرف دیگر اندازه گیری و تجزیه و تحلیل آن می تواند بعنوان یک ابزار تشخیص عالی جهت آگاهی دادن از نحوه تولید سطح مورد نظر بکار آید. مشخصات سطح، نیاز به روش بهتر از تست قدیمی کشیدن ناخن بر روی یک سطح دارد، که شامل اندازه گیری دقیق و تجزیه و تحلیل خاص باشد، با حرکت دادن ناخن روی یک سطح مطمئنا سطح صاف را از سطح خشن می توان تمیز داد. یک ماشینکار خوب با استفاده از نمونه ای از سطح دقیق برای مقایسه ممکن است قادر باشد سطح قابل مقایسه ای را به وجود آورد.

در کتاب روش بازرسی صنعتی، نویسنده بیان می کند که اگر نوک انگشت در طول سطح یا سرعت تقریبا 2.5 سانتی متر در ثانیه به حرکت درآید، بی نظمی و خشن بودن سطح تا مقدار 22 میکرومتر قابل احساس می باشد. بهر حال مشکل واقعی روش تماس سرانگشت و بیشتر روش های سنتی و قدیمی تر این است که آنها تلاش می کنند که تنها زبری سطح را آشکار سازند، در صورتی که بافت سطح شامل خیلی از خصوصیات داخلی پیچیده و وابسته به هم می باشد. اگرچه خیلی وقت است که اهمیت نقش سطح را در برخورد علمی با یک جزء دریافته اند، اما علاقه و توجه اصلی به بافت سطح به خاطر نیاز به کنترل پروسه ساخت، توسعه بیشتری یافته است.
بافت سطح در مقابل تغییرات نحوه تولید بسیار حساس می باشد، یک تغییر حتی در ترکیب ماده اولیه یا سختی سطح قطعه بصورت یک تغییر در بافت سطح ماشینکاری شده بازتاب خواهد داشت. فرسایش ابزار، کرنش موجود در مواد و شرایط غیرصحیح ماشینکاری و شرایط محیطی، همه می توانند ردپا و اثراتی بر روی سطح داشته باشند.

صافی سطح

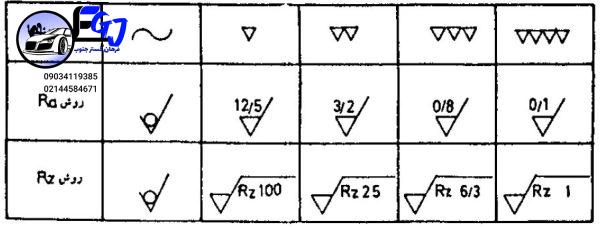

جهت نشان دادن ناصافی سطح در حالت کلی از علامت √ استفاده می گردد که سطوحی که متعلق به اعمال مکانیکی بدون براده برداری است و سطوحی که متعلق به اعمال مکانیکی با براده برداری است بترتیب از علائم √0 و √ استفاده می شود. در جدول زیر مقایسه بین علائم کیفیت سطح در استانداردهای مختلف نشان داده شده است.

موقعیت علائم شاخص کیفیت سطوح بصورت زیر نشان داده می شود:

a : منظور همان Ra با ارتفاع زبری است
b: روش تولید سطح : ازقبیل عملیات حرارتی، شیمیایی، سنگ سازی و عملیات دیگر مربوط به سطح است.
c: طول نمونه آزمایش
d: جهت الیاف
c: مقدار عمق براده برداری
روشهای اندازه گیری زبری
جهت اندازه گیری زبری سطوح می توان به روش زیر عمل نمود:

روش مقایسه ای:

ساده ترین وسیله اندازه گیری زبری سطوح، مقایسه زبری سطح قطعه کار با سطح نمونه های موجودی می باشد که دارای ارتفاع زبر معینی می باشند، در این روش به کمک کشیدن انگشت یا ناخن روی سطح مورد آزمایش، زبری سطح آن را با زبری سطح نمونه مقایسه و اندازه زبری را تعیین می کنند.

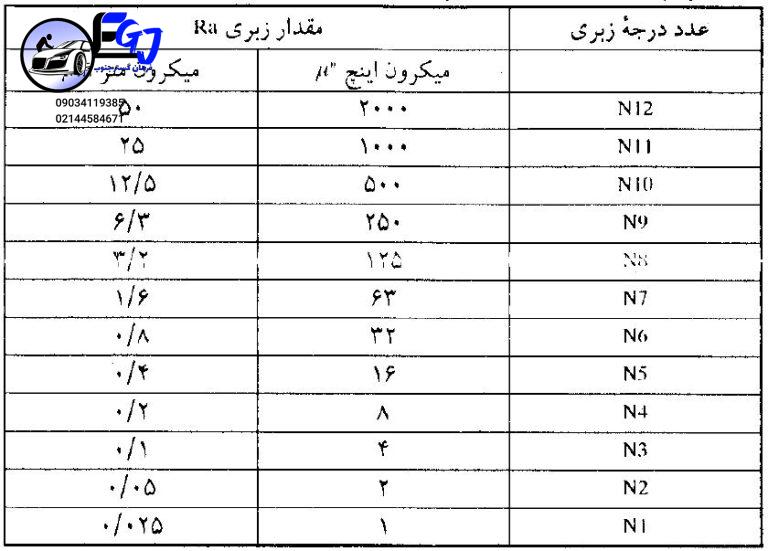

جدول تعیین زبریRa

استاندارد ISO برای شکل دادن و دسته بندی سطوح از نظر پرداخت 12 مرحله یا طبقه را در نظر گرفته است مانند جدول زیر:

نکات مهم در انتخاب یک زبری سنج دیجیتال

• محدوده اندازه گیری
  • دقت اندازه گیری
  • قابلیت اندازه گیری پارامترهای مختلف زبریRA,RZ,RY,Rq,Rp,RT,RMAX,RV,R3Z,RS,RSM,RSK,RMR) (
• نوع اندازه گیری METRIC um,Imperial uinch ) )
  • قابلیت اتصال به کامپیوتر یا پرینتر

نمونه ای از رافرنس گیج هایی که میتوانید از مجموعه پترو فرهان گستر جنوب خریداری کنید:

1.زبری سنج صافی سنج AMITTARI AR-131A

دستگاه زبری سنج صافی سنج AMITTARI AR-131A پراب سرخود یک دستگاه رافنس گیج سطح ساخت کشور چین میباشد که جهت استفاده در سطوح سندبلاست استفاده میگردد.

از مهمترین ویژگی های این زبری سنج سطح طراحی ارگونومی قسمت بالای دستگاه برای انجام یک تست مناسب و بدون لرزش میباشد و دیگر آنکه با دارا بودن صفحه بزرگ نمایش اعداد و دقت بسیار مناسب توانسته ویژگی های منحصر به فردی را نسبت به دستگاه های دیگر زبری سنج سندبلاست داشته باشد.

2.زبری سنج هواتک HUATECH SRT-5100s

زبری سنج هواتک HUATECH SRT-5100s برند معتبر هواتک چین مدل HUATECH SRT-5100S  دارای پراب جدا سیمی توسط مجموعه فرهان گستر نماینده هواتک HUATECH در ایران عرضه گردیده است.

ویژگی های HUATECH SRT-5100S :

مطابق با استانداردهای ASTMD-4417-B، IMOMSC.215 (82)، SANS5772، NSI نیروی دریایی ایالات متحده 009-32، PPI-63101-000 نیروی دریایی ایالات متحده است.

برای آزمایشگاه و برای استفاده در شرایط سخت زمین مناسب است.

نتایج دقیق، فوری و قابل تکرار ارائه می دهد.
عمر کاری طولانی، نوک کاربید تنگستن تا 20000 قرائت دوام می آورد و سپس می تواند به راحتی توسط کاربر در میدان جایگزین شود. هزینه هر آزمون به طور قابل توجهی کمتر از سایر روش های آزمون است.
اندازه کوچک، وزن سبک و استفاده آسان.
خاموش شدن دستی یا خودکار
تبدیل متریک / امپراتوری.
تابع محاسبه میانگین.
پروب جداگانه
از خروجی داده USB برای اتصال به رایانه شخصی استفاده کنید.
انتخاب خروجی داده بلوتوث را ارائه دهید.

3.زبری سنج الکومتر پراب جدا Elcometer 224

زبری سنج الکومتر پراب جدا Elcometer 224 یا نام دیگر رافنس گیج برند الکومتر انگلستان مدل ELCOMETER E224C-BS / E224C-TS یکی  از باکیفیت ترین دستگاه های زبری سنج سطح میباشد که برای سطح سند بلاست و سطوح ماشین کاری استفاده میگردد پترو فرهان گستر جنوب نماینده الکومتر در ایران آماده عرضه باکیفیت ترین دستگاه های زبری سنج و صافی سنج سطح میباشد.

انواع زبری سنج الکومتر ELCOMETER E224:

صافی سنج رافنس گیج الکومتر ELCOMETER E224C-BS

صافی سنج رافنس گیج الکومتر ELCOMETER E224C-TS

دستگاه صافی سنج (زبری سنج) الکومتر ساخت کشور انگلستان مدل Elcometer 224   پراب جدا با گستره 0 تا 500 میکرون دارای ویژگی های زیر می باشد:

ویژگی زبری سنج الکومتر Elcometer E224C-BS :

دستگاه پراب جدا سری BS

بازه اندازه گیری 0 الی 500 میکرون

توانایی قدرت تفکیک 1 میکرون

سازگاری با استاندارد IP64

ذخیره 5 داده خوانش شده

محتویات: پراب کابلی –کیف حمل کمری – بلوک تنظیم صفر- فویل های تست جهت کالیبراسیون دستگاه- باتری 2AA – دفترچه راهنما

صفحه LCD رنگی QVGA

ابعاد دستگاه : 218 gr

دمای کاری دستگاه -10 الی 60 درجه C

زبری سنج الکومتر Elcometer 224

دستگاه زبری سنج الکومتر ساخت کشور انگلستان مدل Elcometer 224 برای محاسبه میزان زبری سنجی سطوح صاف و منحنی استفاده می گردد که اندازه گیری سریع و قابل اعتمادی را تا مقدار 500µm(20م میلی لیتر) محاسبه می نماید و طراحی آن کاملا پرتابل و قابل حمل است. از ویژگی های دیگر آن کاربر پسند بودن این دستگاه زبری سنج است که با داشتن دکمه های بزرگ و ایده آل برای دستان دستکش دار و دارا بودن چندزبان در منو می باشد.
زبری سنج الکومتر Elcometer 224  کاملا در برابر گردوغبار و رطوبت مقاوم می باشد و مطابق استاندارد IP64 است.

4.زبری سنج سطح JIMTECH JITAI8102

زبری سنج سطح JIMTECH JITAI8102 برند جیم تک JIMTECH ساخت کشور چین یک ابزار دستی کوچک و مناسب است که عملکرد آن ساده است، عملکرد کلی آن، اندازه گیری سریع، ثبات دقت می باشد. این تستر می تواند برای اندازه گیری زبری سطح قطعات مختلف ماشین آلات پردازش شده مورد استفاده قرار گیرد.

ویژگی های JITAI8102 برند JIMTECH

طراحی ادغام الکترومکانیکی، اندازه کوچک، وزن سبک، کارکرد آسان

استفاده از تراشه DSP برای کنترل و پردازش داده ها، سرعت بالا، مصرف انرژی کم.

128 x 64 صفحه نمایش نقطه ای OLED، صفحه نمایش دیجیتال / گرافیکی؛ بدون چشم انداز برجسته کنید.

اطلاعات صفحه نمایش بصری و غنی، می تواند تمام پارامترها و گرافیک ها را نمایش دهد.

سازگار با استانداردهای ملی ISO، DIN، ANSI، JIS.

نماد مقدار باقیمانده، که کاربر را وادار به شارژ می کند.

زمان کار مداوم: بیش از 20 ساعت.

تنظیمات و نمایش ساعت بیدرنگ، ضبط و ذخیره سازی راحت داده ها.

دارای خواب خودکار، خاموش شدن خودکار و عملکرد ذخیره انرژی

موتور کنترل قابل اعتماد برای از بین رفتن مدار و طراحی نرم افزار

نمایش اطلاعات اندازه گیری، اطلاعات سریع منو، اطلاعات نادرست و دستگاه سوئیچ و سایر نکات مربوط به آن اطلاعات.

قابلیت اتصال به کامپیوتر و چاپگر

سنسورهای مختلف اختیاری، پلت فرم اندازه گیری، مینی چاپگر، میله گسترش و سایر لوازم جانبی.

پوسته پلاستیکی، با الهام از طراحی شیک “TRANSFORMERS”، قابل حمل، قابلیت اطمینان بالا.

عملکرد قیمت بالا

عملکرد بلوتوث

می تواند داده ها را توسط APP به دست آورد، مدیریت کند.

5.دستگاه زبری سنج دفلسکو Defelsko

دستگاه زبری سنج صافی سنج دفلسکو Defelsko ساخت کشور آمریکا از دقیق ترین و با کیفیت ترین دستگاه ها بوده که مقاوم به آب و گرد و غبار نیز می یاشد. دستگاه زبری سنج جهت اندازه گیری زبری سطوح است چراکه قبل از رنگ آمیزی تمیز کردن سطح بسیار مهم است زیرا اگر خوب تمیز نشده باشد رنگ بعد از مدت بسیار کوتاه از بین می روداز همین سو از این تجهیز استفاده می شود. جهت خرید دستگاه زبری سنج توجه به رنج بازه اندازه گیری دستگاه بسیار مهم میباشد.پراب جدا یا پراب سرخود بودن دستگاه زبری سنج رنگ و سطوح و سندبلاست از دیگر موارد مهم میباشد.

مشخصات زبری سنج دفلسکو Defelsko

برند دفلسکو Defelsko انواع متنوعی از زبری سنج را به تولید رسانده که هر کدام ویژگی منحصر به فرد خود را دارد مثلا مدل positector 6000 SPG دارای سنسور متغیر بوده و می توان دستگاه را به ضخامت سج فلز و رنگ،سختی سنج و رطوبت سنج تبدیل نمود.

قیمت این دستگاه ها را می توانید از مجموعه پترو فرهان گستر جنوب با 10 سال گارانتی و ضمانت اصالت کالا دریافت نمائید.
