بازرسان با استفاده از گیج جوشکاری، عمق یا ارتفاع عیوب جوش، زاویه پخ و یا ارتفاع سطوح مختلف و سپس مقایسه اعداد با Acceptance Criteria یا استاندارد مورد نظر، کیفیت جوش را مورد بررسی قرار می‌دهند. بسیاری از این اندازه‌گیری‌ها به وسیله خط کش، گونیا، کولیس یا باقی ابزار اندازه‌گیری قابل انجام نیست.

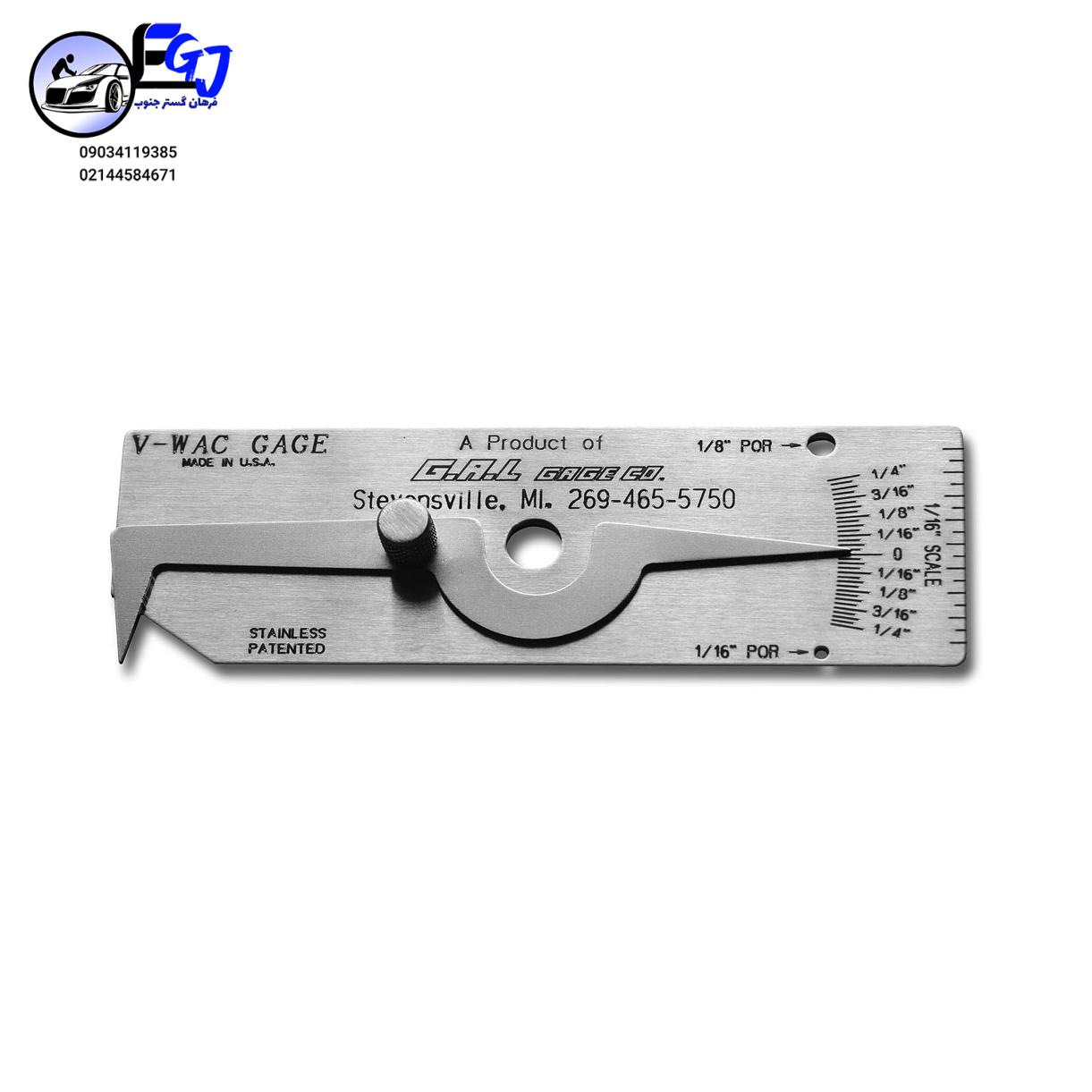

گیج جوشکاری وی وک V-WAC برند GAL
WAC GAUGE CAT5V G.A.L GAGE
ساخت آمریکا
Single Weld Gauge
با کمک این ابزار سنجش ، سریع و به آسانی چهار اندازه گیری سریع ضروری لازم برای بررسی و تطا بق معیارهای پذیرش NRC استاندارد ها را انجام داد .اندازه گیری عمق بریدگی یا سوختگی کناره جوش ها ، مقایسه تخلخل ها با یکدیگر ، مقادیر تخلخل موجود در هر اینچ طول و ارتفاع یا تحدب جوش
این ابزار برای اندازه گیری عمق بریدگی کناره جوش یا میزان تحدب فلز جوش اضافی دارای دقت 1/32 اینچ ، برای مقایسه تخلخل ها 1/8 اینچ و 1/16 اینچ است و باید از جنس فولاد های ضد زنگ و به سهولت مورد استاده قرار گیرد .
مشخصات فنی :
- NRC معیار های پذیرش بصری :
- بررسی کیفیت
- جنس فولاد ضد زنگ
- قابلیت حمل آسان
- نشانگر آسان
- نگهداری پیچ قفل آن برای مرجع بندی
وظیفه کلی گیج های جوشکاری :
- کنترل ابعادی قطعات و اتصالات مورد جوشکاری آماده شده
- کنترل سطوح شیب دار پخ خورده از نظر زاویه سطح شیب دار پخ خورده
- کنترل فواصل لازم بین قطعاتجهت مونتاژ کاری آنها
- کنترل هم سطح بودن یا نبودن قطعات قبل از مونتاژ و جوشکاری
- کنترل ابعاد جوش های تکمیل شده طبق نقشه بعد از جوشکاری
- کنترل و اندازه گیری عیوب احتمالی بر روی سطح جوش ها از نظر طول ، عرض و عمق آنها
کاتالوگ گیج جوشکاری وی وک V-WAC برند GAL را از فایل زیر دانلود نمائید.
