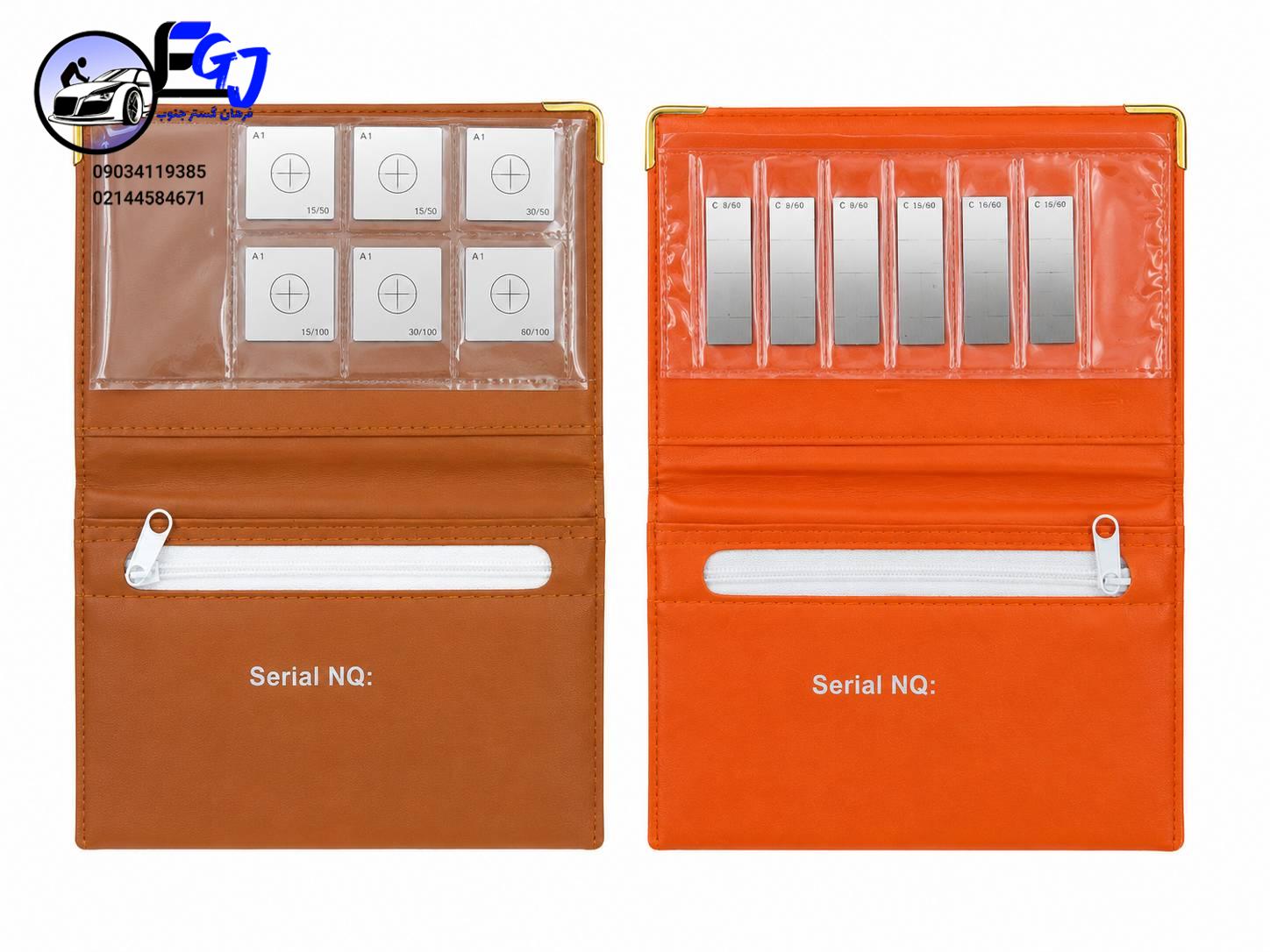

کیت شیم (Shim) تست ذرات مغناطیسی MT

کیت شیم (Shim) تست ذرات مغناطیسی MT

شیم MT یک قطعه استاندارد و کالیبره شده است که در آزمون ذرات مغناطیسی (Magnetic Particle Testing – MT) جهت کنترل عملکرد سیستم بازرسی، ارزیابی قدرت میدان مغناطیسی و بررسی حساسیت مواد مصرفی مورد استفاده قرار می‌گیرد. این ابزار به بازرس کمک می‌کند تا از صحت فرآیند آزمون و قابلیت آشکارسازی عیوب سطحی و نزدیک به سطح اطمینان حاصل کند.

شیم‌ها معمولاً از ورق‌های نازک فولادی با نفوذپذیری مغناطیسی مشخص ساخته می‌شوند و دارای شیارهای بسیار دقیق با عمق و عرض کنترل‌شده هستند. هنگام مغناطیس کردن قطعه و اعمال ذرات مغناطیسی، شیارهای موجود روی شیم باعث ایجاد نشت شار مغناطیسی شده و تجمع ذرات در محل شیارها، عملکرد صحیح سیستم آزمون را تأیید می‌کند.

مشخصات فنی :
ضخامت: معمولاً 0.05 تا 0.10 میلی‌متر
دارای شیارهای دقیق EDM
مقاوم در برابر خوردگی و سایش
قابلیت استفاده در آزمون‌های مطابق استاندارد ASTM E1444 و EN ISO 9934
ساخته شده از فولاد با خواص مغناطیسی کنترل‌ شده
دارای شیارهای استاندارد با ابعاد دقیق
قابلیت استفاده در آزمون‌های خشک و تر
وزن کم و حمل آسان
قابلیت استفاده مکرر بدون افت دقت

انواع شیم‌های MT
شیم AS 5282 (QQI – Quantitative Quality Indicator)
شیم‌های حلقوی و خطی
شیم‌های تک‌جهته و چندجهته
شیم‌های Type A و Type B
شیم‌های مخصوص کنترل جهت میدان مغناطیسی

کاربردهای شیم MT
کنترل کیفیت و اعتبارسنجی فرآیند بازرسی MT
ارزیابی شدت و جهت میدان مغناطیسی
بررسی حساسیت مواد آشکارساز مغناطیسی
کنترل عملکرد یوک‌های مغناطیسی و تجهیزات MT
آموزش و کالیبراسیون سیستم‌های بازرسی غیرمخرب
تأیید پوشش مناسب رنگ کنتراست سفید در روش Black & White MT
