دستگاه بررسی عیوب پوشش خطوط لوله و کابل DCVG R839

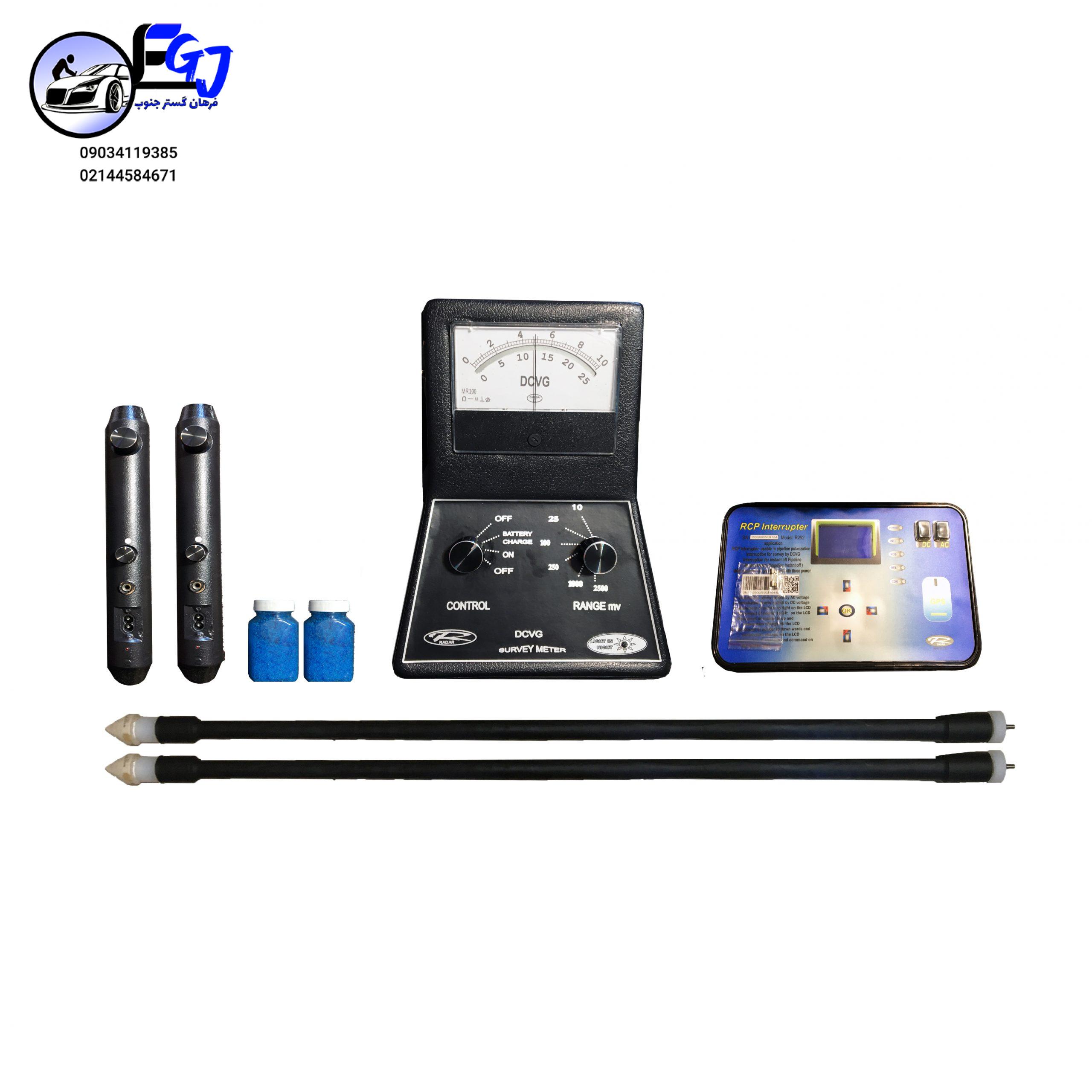

اجزای تشکیل دهنده دستگاه DCVG R839
2-دستگاه فرستنده (Interrupter)
3-دستگاه موقعیت یاب جغرافیایی GPS
5- کابل رابط اینتراپتر و ترانس ( سیم رابط eadsا)
6-کابل رابط هندل و میتر سیم رابط Leads
8- هافسل ( عصایی ) Half cell Probes
9-ظرف سولفات مس Copper sulphate
10- نوک عصایی ( نوک تیز) Probes Tip
11-نوک عصایی ( نوک پهن ) Probes Tip
12- بند چرم Holder دستگاه گیرنده Meter
14-تقسیم کننده ولتاژ شارژ 4 کاناله
15-کیف حمل Water Proof دستگاه DCVG
16-کیف حمل هافسل ها ( عصایی ) Half cell Probes Bag
17-کتاب راهنمای استفاده از دستگاه DCVG
18-راهنمای استفاده از دستگاه GPS
CD19- آموزش استفاده از دستگاه DCG فایل PDF
24-گواهی Manufacturer Test Certificate golos
جهت بررسی نقاط معیوب بر روی لوله ابتدا دستگاه فرستندهInterrupter را به طور سری در مسیر سیستم حفاظت کاتدیک قرار می دهیم و با روشن شدن سیستم ، دستگاه فرستنده Interrupter شروع به ارسال سیگنال های منظمی بر روی لوله می کند . سپس با دستگاه گیرندهMeter در مسير خط لوله شروع به حرکت می کنیم و در صورت نزدیک شدن به محل آسیب دیدگی گیرنده شروع به پاسخ دادن می کند و جهت انحراف عقربه دستگاه گیرندهMeter مسیر آسیب دیدگی را برای ما مشخص می کند .
- مزایای کاربردی دستگاه RADAR DCVG در مقایسه با نمونه خارجی
استفاده همزمان دو یا چند دستگاه گیرندهMeter با یک دستگاه فرستنده Interrupter
دارای دستگاه GPS موقعیت یاب جغرافیایی
اضافه کردن رنج حساسیت mV 10 برای پیدا نمودن نقاط سوزنی شکل Pin hole
ارائه نوک عصایی متنوع Probes Tip با توجه به محیط بررسی Survey
- قابلیت ها
مشخص کردن مرکز خرابی بودن بدول خطا
قابلیت تشخیص بزرگی و کوچکی عیب پوشش و به طور کلی اندازه کیفی عیب مشخص شده جهت اولویت بندی تعمیرات
مشخص کردن تقریبی شدن خرابی زخم
بازرسی شبکه های پیچیده خطوط لوله ( موجود در پالایشگاه ها و پتروشیمی ها )
مشخص کردن رفتار خوردگی در اثر عیب پوشش
بررسی وضعیت عملکرد Insulating Flange و Casing ها
مشخص کردن Test Postهای معیوب ( که همواره پتانسیل لوله نسبت به خاک در آنجا سنجیده می شود )
بررسی عملکرد حفاظت کاتدی
تشخیص جریان های سرگردان
تشخیص محل دفن آند های فدا شونده ( گالوانیک)
قابلیت تشخیص عدم چسبندگی پوشش ( مشروط بر این که آب به زیر پوشش نفوذ کرده باشد)
- مزایا
قابل استفاده برای عیب یابی پوشش در مسیرهایی مثل عبورلوله از رودخانه،عبور لوله از جاده و عبور لوله از ریل قطارو…
قابل استفاده توسط یک نفر(از نظر ایمنی و پیشرفت کار بهتر است که عیب یابی توسط دو نفر انجام شود)
سیم سیاری در حین استفاده نیاز ندارد
دارای دقت بالا در ردیابی محل عیب
قابل استفاده در کلیه مناطق (بیابانی،کوهستانی،مردابی،رودخانه و …)
قابل استفاده در خطوط انتقال گاز،آب،نفت و همچنین شبکه های شهری
عدم تاثیر ولتاژهای القایی کابل های زیرزمینی برق و همچنین خطوط انتقال انرژی بر کارکرد آن
عدم تاثیر جریان های سرگردان بر کارکرد آن
