آزمون پنترنت فلورسنت (Fluorescent Penetrant Testing – FPT)

مقدمه

آزمون پنترنت فلورسنت یکی از روش‌های آزمون‌های غیر مخرب (NDT) است که برای تشخیص عیوب سطحی در مواد جامد به‌کار می‌رود.

این روش مبتنی بر نفوذ یک مایع فلورسنت به ترک‌ها یا ناپیوستگی‌های سطحی است که با نور ماورای بنفش (UV) قابل مشاهده می‌شود.

هدف آزمون:

هدف اصلی این تست، شناسایی ناپیوستگی‌ها و ترک‌های باز سطحی مانند:

ترک‌های مویی (Hairline cracks)

تخلخل سطحی (Surface porosity)

درزهای جوش سطحی (Weld discontinuities)

نقص‌های ریخته‌گری (Casting defects)

اصول کارکرد آزمون:

یک مایع نفوذگر (Penetrant) با خاصیت فلورسنتی به سطح قطعه اعمال می‌شود.

این مایع به دلیل خاصیت کشش سطحی، به درون ترک‌های سطحی نفوذ می‌کند.

سپس مایع اضافی از روی سطح پاک می‌شود.

یک آشکارساز توسعه‌دهنده یا (Developer) روی سطح پاشیده می‌شود که مایع نفوذگر را از داخل ترک به سطح می‌کشد.

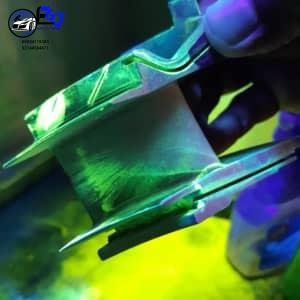

با تاباندن نور ماورای بنفش، محل‌هایی که مایع فلورسنت بیرون آمده، به‌صورت نقاط درخشان دیده می‌شوند.

مراحل انجام آزمون پنترنت فلورسنت:

1. آماده‌سازی سطح (Surface Preparation)

سطح باید کاملاً تمیز و عاری از چربی، رنگ، زنگ‌زدگی یا آلودگی باشد

تمیزکاری معمولاً با حلال یا برس مکانیکی انجام می‌شود

2. اعمال مایع نفوذگر (Application of Penetrant)

مایع فلورسنت به سطح اسپری یا آغشته می‌شود

مایع باید زمان کافی برای نفوذ داشته باشد (۵ تا ۳۰ دقیقه) بسته به ماده و استاندارد

3. پاک‌سازی سطح (Excess Penetrant Removal)

مایع اضافی بدون حذف مایع درون ترک‌ها، با دقت از روی سطح پاک می‌شود

4. اعمال آشکارساز (Application of Developer)

ماده سفید رنگی که باعث بیرون کشیدن مایع از ترک می‌شود (افزایش وضوح عیب‌ها)

به‌صورت اسپری یا پودر خشک قابل استفاده است

5. بازرسی (Inspection under UV Light)

قطعه در اتاق تاریک با نور ماورای بنفش (UV-A) بررسی می‌شود

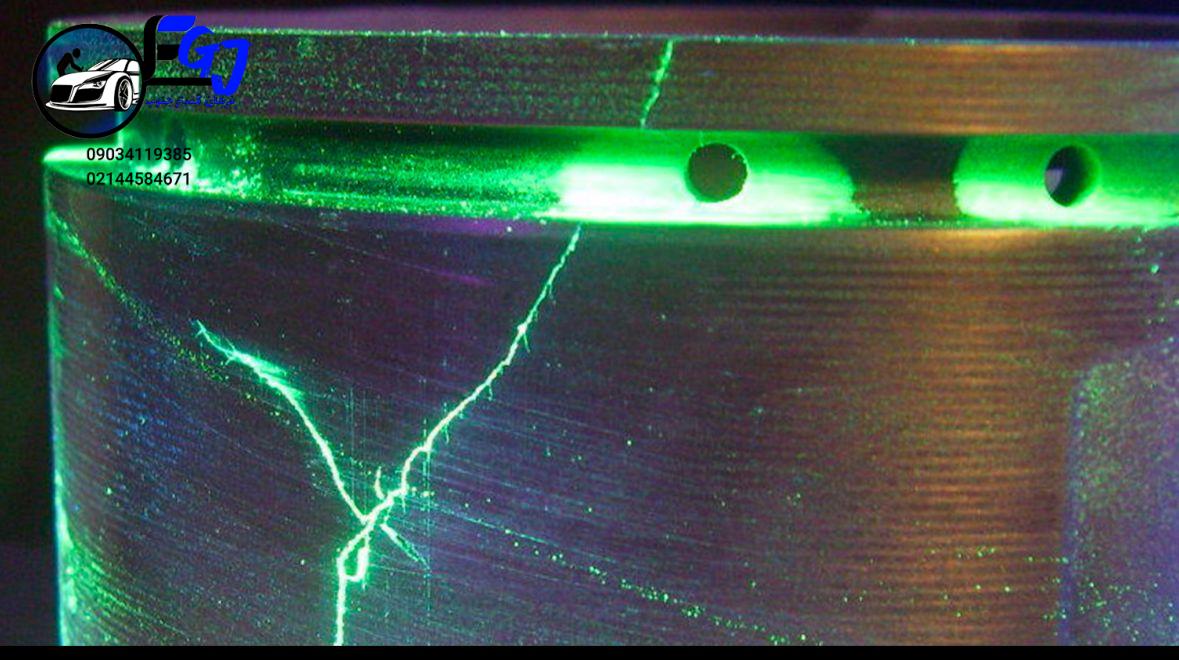

ناپیوستگی‌ها به صورت نقاط نورانی مشخص می‌شوند

6. پاک‌سازی نهایی (Post Cleaning)

پس از ثبت و تحلیل نتایج، قطعه شسته می‌شود تا باقی‌مانده مواد حذف شود

مزایا

حساسیت بالا به ترک‌های بسیار ریز سطحی

هزینه کم نسبت به روش‌های پیشرفته‌تر

اجرای ساده و سریع

امکان کاربرد در انواع مواد (فلزی و غیرفلزی)

محدودیت‌ها

فقط برای عیوب باز به سطح قابل استفاده است (عیوب زیرسطحی قابل شناسایی نیستند)

نیاز به محیط تاریک و نور UV

دقت نتایج وابسته به مهارت اپراتور

ممکن است مواد شیمیایی برای محیط زیست یا انسان خطرناک باشند

انواع پنترنت ها  :

استانداردهای رایج:

ASTM E1417 :روش استاندارد برای بازرسی نفوذی فلورسنت

ISO 3452: استاندارد بین‌المللی آزمون مایع نافذ

ASME Section V: مقررات NDT برای تجهیزات تحت فشار

کاربرد های صنعتی:

صنعت هوافضا: شناسایی ترک در قطعات آلومینیومی یا تیتانیومی

صنایع خودروسازی: بررسی قطعات موتوری و جلوبندی

صنایع جوشکاری و ریخته‌گری: ارزیابی کیفیت سطحی جوش‌ها

صنایع نفت و گاز: کنترل کیفی تجهیزات حساس تحت فشار

نتیجه گیری

آزمون پنترنت فلورسنت یک روش ساده، ارزان و بسیار مؤثر برای تشخیص عیوب سطحی است.

 این آزمون در صنایع مختلف به‌خصوص در مراحل کنترل کیفی و ایمنی قطعات حساس به‌کار می‌رود.

 با وجود محدودیت‌هایی مانند عدم شناسایی عیوب زیرسطحی، هنوز یکی از پرکاربردترین روش‌های آزمون غیرمخرب محسوب می‌شود.

برندهای معتبر مواد فلورسنت در آزمون نافذ FPT

  Magnaflux انگلستان

یکی از مشهورترین برندهای جهانی در حوزه NDT

تولید انواع مایع نافذ فلورسنت و مرئی، توسعه‌دهنده و کلینر

سری معروف:

 ZL-60C نفوذگر فلورسنت سطح بالا

SKL-WP2 نفوذگر رنگی

ZP-4B توسعه‌دهنده خشک

مقایسه آزمون پنترنت فلورسنت  (FPT) و آزمون ذرات مغناطیسی (MT)

در بین روش‌های آزمون‌های غیر مخرب(NDT) ،دو روش رایج برای تشخیص ترک‌ها و ناپیوستگی‌های سطحی عبارت‌اند از:

آزمون نافذ فلورسنتFluorescent Penetrant Testing – FPT

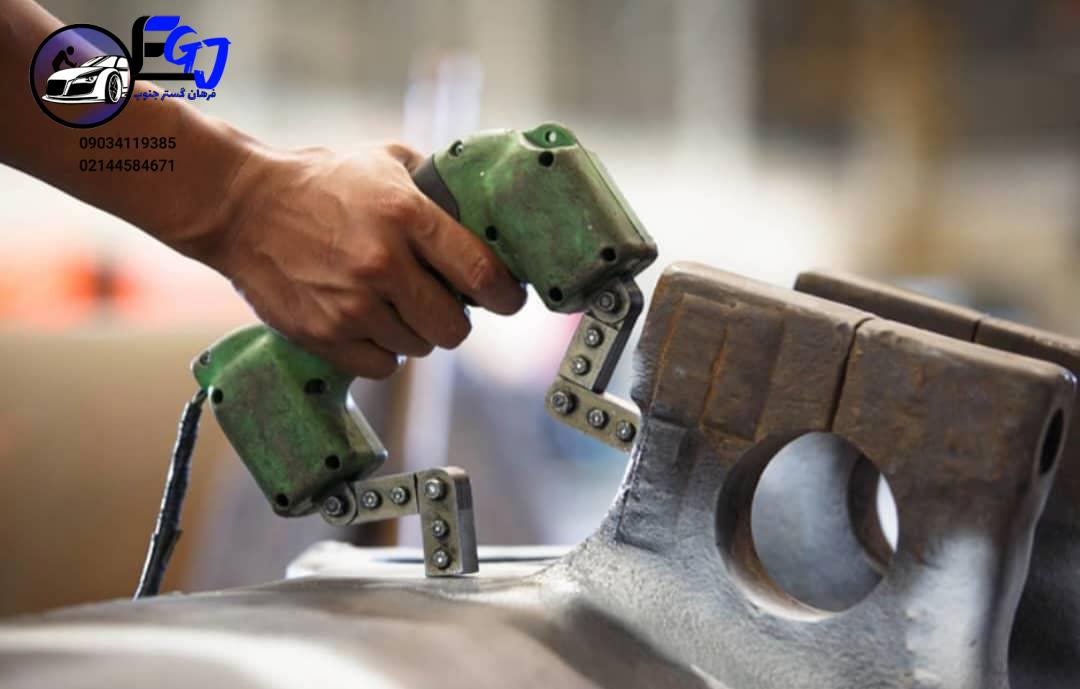

آزمون ذرات مغناطیسی Magnetic Particle Testing – MT

هرکدام از این روش‌ها برای شرایط و قطعات خاصی مناسب‌ترند. در اینجا به بررسی و مقایسه این دو روش می‌پردازیم.

1. اصل عملکرد

2. کاربرد ها

3. مزایا

FPT  :

مناسب برای تمام مواد (حتی پلاستیک،آلومینیوم،سرامیک)

حساسیت بسیار بالا به ترک های بسیار ریز

قابل استفاده در شرایط پیچیده سطحی

MT  :

سریع تر از FPT در بسیاری از کاربرد های صنعتی

امکان تشخیص ترک های زیر سطحی کم عمق

تمیزکاری نهایی ساده تر

4. معایب

FPT  :

فقط برای ترک‌های باز به سطح قابل استفاده است

حساس به شرایط سطح (آلودگی، زبری زیاد)

نیاز به محیط تاریک و نور UV برای روش فلورسنت

MT  :

فقط برای مواد فرومغناطیس (مثلاً برای آلومینیوم یا مس بی‌فایده است)

نیاز به مغناطیس‌کردن قطعه و کنترل پسماند مغناطیسی

خطر جذب ذرات به اجزای حساس

5. زمان اجرا و تجهیزات

6. کاربرد های صنعتی

       نتیجه گیری نهایی
