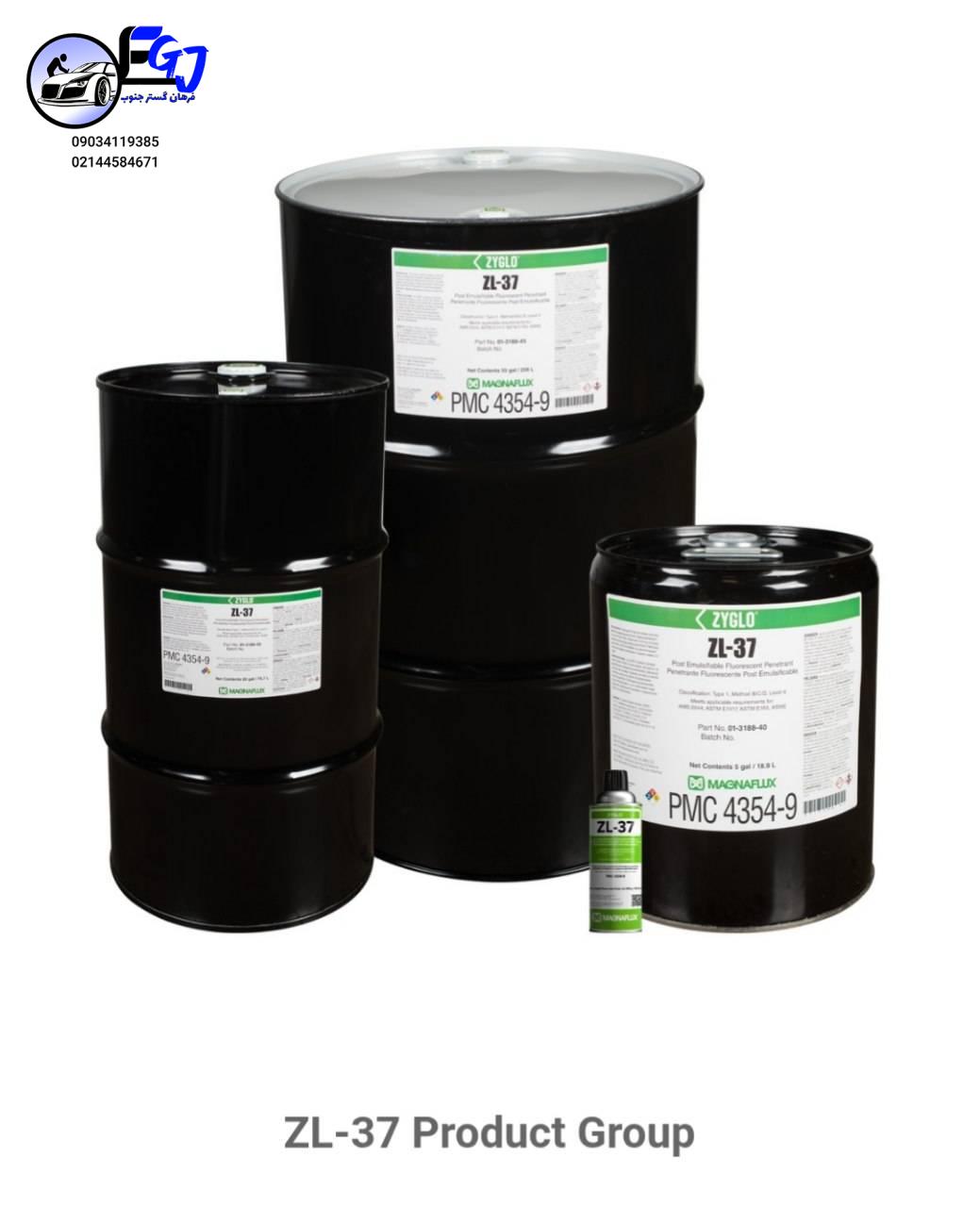

پنترنت فلورسنت ZL-37 با حساسیت Level 4
پنترنت فلورسنت ZL-37 با حساسیت Level 4
پنترنت فلورسنت ZL-37 یک ماده نافذ فلورسنت Type 1 با حساسیت Level 4 – Ultra-High Sensitivity است که برای شناسایی ناپیوستگی‌های بسیار ریز و باریک در قطعات حساس طراحی شده است. این پنترنت از نوع Post Emulsifiable است و برای کاربردهای بازرسی غیرمخرب با حساسیت بالا مورد استفاده قرار می‌گیرد.
ZL-37 به دلیل پایداری بسیار بالا در برابر نور فرابنفش و حرارت، نشانه‌های روشن و واضحی ایجاد می‌کند. این ویژگی باعث می‌شود حتی عیوب بسیار کوچک نیز کنتراست مناسبی داشته باشند و اپراتور بتواند آن‌ها را راحت‌تر مشاهده کند.
کاربرد پنترنت فلورسنت ZL-37
ZL-37 برای بازرسی قطعاتی طراحی شده است که شناسایی ناپیوستگی‌های بسیار ظریف در آن‌ها اهمیت بالایی دارد. از کاربردهای این پنترنت می‌توان به موارد زیر اشاره کرد:
- بازرسی قطعات حساس و حیاتی از نظر ایمنی
- بررسی قطعات توربین ساخته‌شده از تیتانیوم
- بازرسی قطعات با تنش کاری بالا
- بررسی قطعات تولیدشده به روش Investment Casting
- بازرسی قطعات با ارزش بالا در صنایع مختلف
- کاربردهای تخصصی در صنایع هوافضا
حساسیت Level 4 باعث می‌شود ZL-37 برای تشخیص ناپیوستگی‌های بسیار ریز و نزدیک به سطح گزینه‌ای مناسب برای کاربردهای حساس باشد.
حساسیت بسیار بالا و وضوح نشانه‌ها
یکی از مهم‌ترین ویژگی‌های ZL-37، حساسیت بسیار بالای آن در سطح Level 4 است. این پنترنت فلورسانس بسیار روشنی ایجاد می‌کند و کنتراست نشانه‌ها را افزایش می‌دهد.
پایداری بالای رنگ فلورسنت در برابر UV و حرارت نیز به حفظ وضوح نشانه‌ها در فرآیند بازرسی کمک می‌کند. در نتیجه، حتی نشانه‌های کوچک عیوب می‌توانند با وضوح بیشتری در زیر نور فرابنفش مشاهده شوند.
سیستم Post Emulsifiable
ZL-37 یک پنترنت Post Emulsifiable است و برخلاف پنترنت‌های قابل شست‌وشو با آب، در آب حل نمی‌شود. به همین دلیل، خطر شسته‌شدن پنترنت از داخل ناپیوستگی‌های باریک یا کم‌عمق کاهش پیدا می‌کند.
در مرحله حذف پنترنت سطحی، امولسیفایر بخش باقی‌مانده روی سطح را حذف می‌کند؛ در نتیجه، احتمال Over-Washing یا حذف بیش از حد پنترنت کاهش می‌یابد.
این ویژگی برای بازرسی عیوب بسیار ظریف اهمیت زیادی دارد.
امولسیفایرهای مورد استفاده با ZL-37
برای حذف ZL-37 می‌توان از دو سیستم امولسیفایر معرفی‌شده برای این محصول استفاده کرد:
- ZE-4E؛ امولسیفایر لیپوفیلیک، روش Method B
- ZR-10E؛ امولسیفایر هیدروفیلیک، روش Method D
انتخاب سیستم امولسیفایر باید بر اساس روش بازرسی و الزامات فرآیند انجام شود.
روش‌های اعمال پنترنت ZL-37
ZL-37 امکان استفاده با روش‌های مختلف اعمال پنترنت را فراهم می‌کند. این محصول می‌تواند در سیستم‌های مختلف از جمله Open Dip Tank مورد استفاده قرار گیرد.
همچنین امکان اعمال آن با روش Electrostatic Spray وجود دارد. نقطه اشتعال بالا و عمر مناسب پنترنت در مخازن غوطه‌وری، از دیگر ویژگی‌های این محصول هستند.
پایداری بالا در برابر UV و حرارت
ZL-37 از پایداری بسیار بالایی در برابر نور فرابنفش و حرارت برخوردار است. این ویژگی به حفظ روشنایی فلورسنت و ایجاد نشانه‌های واضح در فرآیند بازرسی کمک می‌کند.
همچنین حداقل بودن فلورسانس زمینه باعث افزایش کنتراست بین نشانه عیب و سطح قطعه می‌شود.
سازگاری با قطعات و مواد مختلف
ZL-37 برای بازرسی طیف گسترده‌ای از قطعات با ارزش و حساس طراحی شده است و سازگاری مناسبی با آلیاژهای مختلف دارد.
این محصول به‌طور ویژه برای کاربردهایی مانند قطعات تیتانیومی توربین و قطعات تولیدشده با روش Investment Casting معرفی شده است و در بازرسی‌های تخصصی صنایع هوافضا نیز کاربرد دارد.
ویژگی‌های پنترنت فلورسنت ZL-37
مهم‌ترین ویژگی‌های این محصول عبارت‌اند از:
- حساسیت Level 4 – Ultra-High Sensitivity
- نوع پنترنت Type 1
- قابلیت Post Emulsifiable
- ایجاد نشانه‌های روشن با کنتراست بالا
- مقاومت در برابر Over-Washing
- نقطه اشتعال بالا
- امکان استفاده با روش‌های مختلف اعمال
- بوی کم
- سمیت بسیار پایین
- سازگاری با آلیاژهای مختلف
- مقاومت حرارتی بسیار بالا
- پایداری بسیار بالا در برابر UV
- مقدار بالای رنگ فلورسنت
- مناسب برای کاربردهای حساس و حیاتی
مشخصات فنی ZL-37
| مشخصه | مقدار |
|---|---|
| مدل | ZL-37 |
| نوع محصول | پنترنت فلورسنت |
| نوع آزمون NDT | Fluorescent Penetrant Testing |
| نوع پنترنت | Type 1 |
| سطح حساسیت | Level 4 – Ultra-High Sensitivity |
| نوع حذف | Post Emulsifiable |
| روش‌های پنترنت | Method B و Method C |
| تجهیزات مورد نیاز | منبع نور UV |
| سیستم امولسیفایر | ZE-4E / ZR-10E |
| QPL | SAE AMS 2644 Qualified Product List |
استانداردها و تأییدیه‌ها
ZL-37 در QPL SAE AMS 2644 Qualified Product List قرار دارد. همچنین طبق اطلاعات ارائه‌شده، این محصول برای استفاده توسط Pratt & Whitney تأیید شده است.
این پنترنت الزامات اصلی بسیاری از مشخصات صنعتی و NDT را پوشش می‌دهد و برای کاربردهایی مطابق با الزامات AMS 2644 و ISO 3452 معرفی شده است.
مزایای استفاده از ZL-37
ترکیب حساسیت بسیار بالا، پایداری مناسب و سیستم Post Emulsifiable، ZL-37 را برای فرآیندهایی مناسب می‌کند که تشخیص ناپیوستگی‌های بسیار کوچک اهمیت دارد.
مهم‌ترین مزایای این پنترنت عبارت‌اند از:
- تشخیص بهتر ناپیوستگی‌های بسیار ریز
- ایجاد نشانه‌های روشن و با کنتراست بالا
- کاهش خطر شست‌وشوی بیش از حد پنترنت
- کنترل بهتر فرآیند بازرسی
- مناسب برای قطعات حساس و حیاتی
- امکان استفاده در روش‌های مختلف اعمال
- پایداری بالا در برابر UV و حرارت
- سازگاری با طیف گسترده‌ای از آلیاژها
- مناسب برای کاربردهای تخصصی صنایع هوافضا
جمع‌بندی
پنترنت فلورسنت ZL-37 یک پنترنت Type 1، Level 4 و Post Emulsifiable است که برای شناسایی ناپیوستگی‌های بسیار ریز در قطعات حساس طراحی شده است. پایداری بسیار بالا در برابر UV و حرارت و ایجاد نشانه‌های روشن و با کنتراست بالا، از ویژگی‌های مهم این محصول هستند.
ZL-37 برای کاربردهایی مانند بازرسی قطعات تیتانیومی توربین، قطعات با تنش بالا و قطعات Investment Casting مناسب است. این محصول با امولسیفایرهای ZE-4E و ZR-10E قابل استفاده است و در QPL SAE AMS 2644 نیز قرار دارد.
