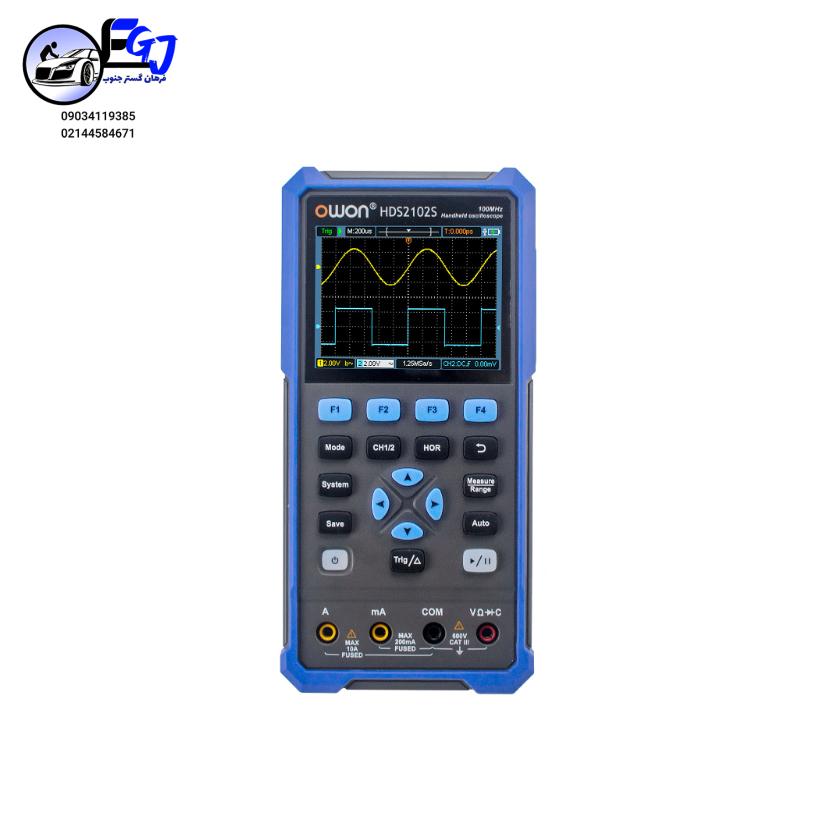

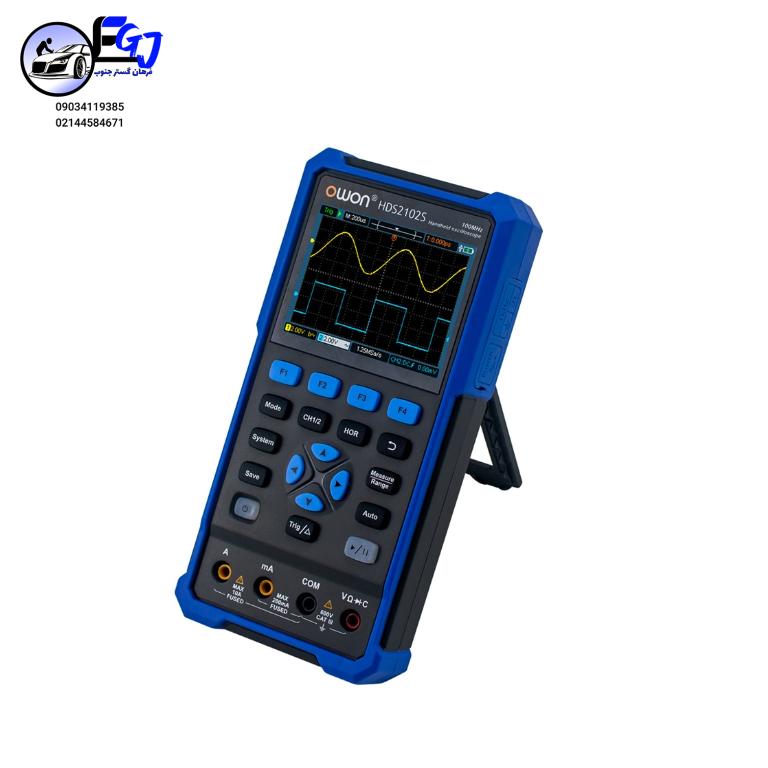

اسیلوسکوپ دوکانال برند OWON مدل HDS2102S

اسیلوسکوپ پرتابل 100مگ 2کانال با فانکشن ژنراتور و مولتیمتر HDS2102S

اسیلوسکوپ دستی 100مگاهرتز و دوکانال مدل HDS2102S جهت ردیابی و تجزیه و تحلیل تغییرات ولتاژ در طول زمان میباشد که مجهز به مولتی متر اتورنج و مولد سیگنال های Base نیز میباشد.

قابلیت ذخیره و انتقال دیتا به کامپیوتر توسط کابل رابطUSB Type-C و قابل حمل بودن این اسکوپ ارجحیت آن را برای استفاده در حین کارهای میدانی و کاربردهای میدانی نسبت به مدل های سنتی و رومیزی بیشتر کرده است. در محیط های غیر ثابت همچون تعمیر برق خودرو، اسیلوسکوپ دستی بهترین انتخاب است. دارای فانکشن ژنراتور تک کانال14 بیتی با پهنای باند 25 مگاهرتز جهت تولید شکل موج های سینوسی25Mhz، مربعی5MHz، رمپ1MHz، پالس5MHz و دلخواه5MHz میباشد. در حالت مولتی متر DMM میتوان پارامترهای الکتریکی همچون ولتاژ، جریان، مقاومت، ظرفیت خازن، فرکانس، تست دیود، اتصال کوتاه را نیز انجام داد.

مشخصات فنی

مشخصات اسیلوسکوپ:

• 100 مگاهرتز 2 کاناله
• حافظه دار
•  2 عدد پراپ
• سرعت نمونه برداری 500MS/s
• صفحه نمایشگر رنگی 3.5 اینچی
• حافظه داخلی 8K
• نرخ به روزرسانی 10,000wfrms/s
• 20 نوع اندازه گیری اتوماتیک
•  Flash USB
• ماکزیمم ولتاژ پیک تاپیک:  400V
•  ابعاد کوچک و وزن بسیار سبک
•  قابلیت اتصال به کامپیوتر با پورت  USB Type-C

مشخصات مولتی متر اتورنج:

• 20000 شمارنده
• TRUE RMS
• ولتاژ AC:750V و DC:1000V
• جریان DC:10A و AC:10A
• مقاومت100.00MΩ
•  ظرفیت خازنی:  2.0000mF
•  تست دیود و تست  On/Off test

مشخصات فانکشن ژنراتور:

• تک کاناله 25 مگا هرتز
• خروجس سیگنالهای سینوسی ، مربعی ، رمپ و پالس با فرکانسهای:
• Sine 0.1Hz~25MHz
• Square  0.1Hz~5MHz
• Ramp 0.1Hz~1MHz
• Pulse 0.1Hz~5MHz
• EXP 0.1Hz~5MHz
• سرعت نمونه برداری 125MSa/s
• دامنه در امپدانس 50Ω  : 0.01Vpp ~ 2.5Vpp

– دارای باطری‌ قابل شارژ  لیتیومی با مدت زمان 4 ساعت ذخیره‌ی شارژ

– وزن دستگاه 0.6kg

لوازم جانبی:

آداپتور برق، کابل USB، پروب غیرفعال، کابل گیره سوسماری، پروب مولتی متر (قرمز و مشکی)

دفترچه راهنمای کاربر، پیچ گوشتی تنظیم اصلاح پروب

کاتالوگ اسیلوسکوپ دوکانال برند OWON مدل HDS2102S راازفایل زیر دانلود نمائید.

OWON-HDS-2102S-PDF
