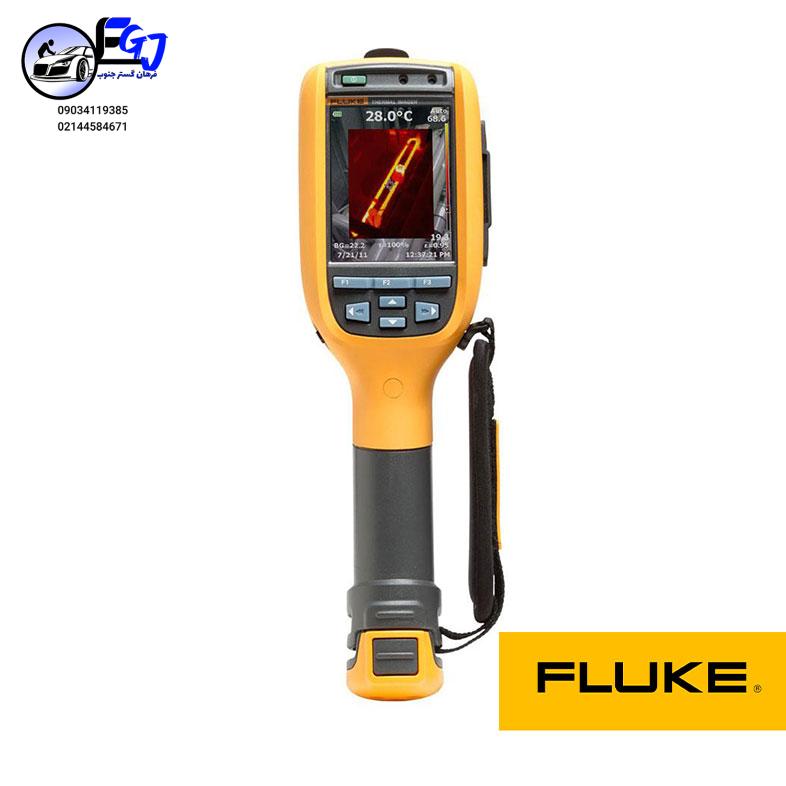

ترموویژن (Infrared Camera) صنعتی فلوک مدل Fluke Ti110

ترموویژن (Infrared Camera) صنعتی فلوک مدل Fluke Ti110 یک دوربین حرارتی حرفه‌ای برای بازرسی و عیب‌یابی تجهیزات در محیط‌های صنعتی و تجاری است. این دوربین با استفاده از تصویربرداری مادون قرمز، امکان شناسایی اختلافات دمایی و نقاط غیرعادی را بدون تماس مستقیم با تجهیزات فراهم می‌کند.

Fluke Ti110 به یک دتکتور حرارتی با رزولوشن 160 × 120 پیکسل مجهز شده است که در مجموع 19,200 پیکسل حرارتی را ارائه می‌دهد. همچنین دوربین دیجیتال داخلی 2 مگاپیکسلی، نمایشگر 3.5 اینچی و سیستم فوکوس IR-OptiFlex™ از دیگر قابلیت‌های این مدل هستند.

این ویژگی‌ها باعث می‌شوند Ti110 برای بازرسی سریع تجهیزات، ثبت تصاویر حرارتی و مستندسازی مشکلات احتمالی در سیستم‌های صنعتی گزینه‌ای کاربردی باشد.

ویژگی‌های ترموویژن Fluke Ti110

• رزولوشن حرارتی 160 × 120 پیکسل
• حساسیت حرارتی (NETD) حداکثر 0.10°C
• محدوده اندازه‌گیری دما از 20- تا 250+ درجه سانتی‌گراد
• سیستم فوکوس IR-OptiFlex™
• قابلیت فوکوس آزاد و فوکوس دستی
• دوربین دیجیتال داخلی با رزولوشن 2 مگاپیکسل
• نمایشگر رنگی 3.5 اینچی
• فناوری IR-Fusion® AutoBlend™
• قابلیت نمایش تصویر در تصویر (Picture-in-Picture)
• قابلیت ثبت و ذخیره تصاویر حرارتی
• قابلیت ضبط ویدئو
• امکان یادداشت صوتی برای تصاویر
• قابلیت استفاده از IR-PhotoNotes™
• سه نشانگر نقطه‌ای قابل تعریف توسط کاربر
• هشدار دمای بالا و پایین
• امکان تصحیح Emissivity
• جبران دمای پس‌زمینه منعکس‌شده
• تصحیح Transmission
• بدنه مقاوم با استاندارد حفاظتی IP54
• مقاومت در برابر سقوط از ارتفاع تا 2 متر

تصویربرداری حرارتی با Fluke Ti110

دوربین حرارتی Fluke Ti110 با دریافت تابش مادون قرمز ساطع‌شده از سطوح، الگوی دمایی تجهیزات را به تصویر تبدیل می‌کند. این روش امکان بررسی دمای نقاط مختلف را بدون تماس مستقیم با سطح فراهم می‌سازد.

رزولوشن 160 × 120 پیکسل برای بسیاری از کاربردهای بازرسی صنعتی، تصویری مناسب برای شناسایی نقاط داغ و سرد و بررسی اختلافات دمایی ایجاد می‌کند.

حداقل فاصله فوکوس این دوربین 15 سانتی‌متر است و سیستم فوکوس IR-OptiFlex™ امکان استفاده از فوکوس آزاد و دستی را فراهم می‌کند.

محدوده اندازه‌گیری دما

Fluke Ti110 قادر به اندازه‌گیری دما در محدوده 20- تا 250+ درجه سانتی‌گراد است.

دقت اندازه‌گیری دمای دستگاه برابر با ±2°C یا 2 درصد در دمای اسمی 25°C است؛ مقداری که بیشتر باشد، مبنای دقت قرار می‌گیرد.

همچنین امکان تنظیم و جبران پارامترهای مؤثر بر اندازه‌گیری، از جمله Emissivity، دمای پس‌زمینه منعکس‌شده و Transmission در دستگاه وجود دارد.

فناوری IR-Fusion®

یکی از قابلیت‌های کاربردی Fluke Ti110، فناوری IR-Fusion® است. این فناوری امکان ترکیب یا نمایش اطلاعات تصویر حرارتی و تصویر مرئی را فراهم می‌کند.

Ti110 از حالت AutoBlend™ و Picture-in-Picture پشتیبانی می‌کند. این قابلیت به کاربر کمک می‌کند محل دقیق ناحیه مورد بررسی را در تصویر بهتر تشخیص دهد.

دوربین دیجیتال و نمایشگر

این مدل به یک دوربین دیجیتال داخلی با کیفیت صنعتی 2 مگاپیکسل مجهز شده است.

تصاویر روی نمایشگر 3.5 اینچی با چیدمان عمودی (Portrait) نمایش داده می‌شوند و کاربر می‌تواند اطلاعات ثبت‌شده را مستقیماً روی دستگاه بررسی کند.

ذخیره‌سازی و ثبت اطلاعات

Fluke Ti110 امکان ذخیره تصاویر و داده‌های بازرسی را فراهم می‌کند. بسته به پیکربندی و تجهیزات همراه، امکان استفاده از کارت حافظه SD و کارت SD بی‌سیم وجود دارد.

فرمت‌های قابل ذخیره تصویر شامل موارد زیر هستند:

• BMP
• JPEG
• IS2 برای تصاویر کاملاً رادیومتریک

برای فایل‌های غیررادیومتریک مانند BMP، JPG و AVI، نیازی به نرم‌افزار تحلیل اختصاصی برای مشاهده آن‌ها وجود ندارد.

نرم‌افزار SmartView® و Fluke Connect™

اطلاعات ثبت‌شده توسط Ti110 را می‌توان با استفاده از نرم‌افزار SmartView® بررسی و تحلیل کرد.

این نرم‌افزار امکاناتی برای تحلیل تصاویر، تهیه گزارش و مستندسازی نتایج بازرسی فراهم می‌کند.

همچنین دستگاه با Fluke Connect™ سازگار است و می‌تواند برای ارتباط و اشتراک‌گذاری اطلاعات اندازه‌گیری مورد استفاده قرار گیرد.

یادداشت صوتی و IR-PhotoNotes™

برای مستندسازی بهتر بازرسی، Ti110 امکان اضافه کردن یادداشت صوتی تا حداکثر 60 ثانیه برای هر تصویر را فراهم می‌کند.

همچنین قابلیت IR-PhotoNotes™ امکان ثبت حداکثر سه تصویر برای هر مورد را در اختیار کاربر قرار می‌دهد.

هشدارهای دمایی و نشانگرهای اندازه‌گیری

Fluke Ti110 دارای قابلیت هشدار دمایی برای دمای بالا و پایین است. همچنین سه نشانگر نقطه‌ای قابل تعریف توسط کاربر روی دوربین و در نرم‌افزار SmartView® وجود دارد.

قابلیت Center Box نیز امکان استفاده از یک محدوده اندازه‌گیری قابل تغییر را فراهم می‌کند که مقادیر Minimum، Maximum و Average دما را نمایش می‌دهد.

طراحی مقاوم برای محیط‌های صنعتی

Fluke Ti110 با طراحی مقاوم، سبک و ارگونومیک ساخته شده و امکان استفاده با یک دست را فراهم می‌کند.

بدنه دستگاه دارای استاندارد حفاظتی IP54 است که از آن در برابر ورود گردوغبار و پاشش آب از جهات مختلف محافظت می‌کند.

همچنین این دوربین برای تحمل سقوط از ارتفاع 2 متر طراحی شده است؛ بنابراین برای استفاده در شرایط کاری و بازرسی‌های میدانی گزینه مناسبی محسوب می‌شود.

مشخصات فنی Fluke Ti110

کاربردهای ترموویژن Fluke Ti110

دوربین حرارتی Fluke Ti110 برای بررسی وضعیت حرارتی تجهیزات مختلف در محیط‌های صنعتی و تجاری کاربرد دارد. از جمله کاربردهای آن می‌توان به موارد زیر اشاره کرد:

• بازرسی تجهیزات الکتریکی
• شناسایی نقاط داغ در تجهیزات
• بررسی تابلوهای برق و اتصالات
• بازرسی تجهیزات صنعتی
• بررسی سیستم‌های مکانیکی
• پایش تغییرات دمایی تجهیزات
• عیب‌یابی سریع در عملیات تعمیر و نگهداری
• مستندسازی نتایج بازرسی‌های حرارتی

جمع‌بندی

Fluke Ti110 یک ترموویژن صنعتی با رزولوشن حرارتی 160 × 120 پیکسل، محدوده دمایی 20- تا 250+ درجه سانتی‌گراد و حساسیت حرارتی ≤0.10°C است.

وجود قابلیت‌هایی مانند IR-OptiFlex™، IR-Fusion®، دوربین دیجیتال 2 مگاپیکسلی، ثبت تصویر و ویدئو، نرم‌افزار SmartView® و اتصال Fluke Connect™ باعث می‌شود این دستگاه برای بازرسی، عیب‌یابی و مستندسازی وضعیت حرارتی تجهیزات گزینه‌ای کاربردی باشد.

طراحی مقاوم، استاندارد حفاظتی IP54 و مقاومت در برابر سقوط از ارتفاع 2 متر نیز Ti110 را برای استفاده در محیط‌های صنعتی و عملیات بازرسی میدانی مناسب می‌کند.
