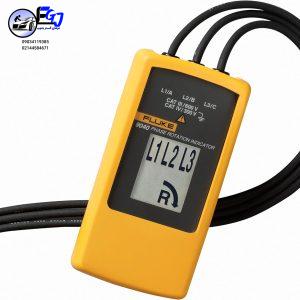

توالی سنج فاز Fluke 9040
توالی سنج فاز Fluke 9040
توالی سنج فاز Fluke 9040 یک ابزار تخصصی برای تشخیص توالی فاز و جهت چرخش میدان در سیستمهای سهفاز است که برای استفاده در تأسیسات الکتریکی، موتورهای سهفاز، درایوها و تجهیزات صنعتی طراحی شده است. این دستگاه به کاربر کمک میکند تا پیش از راهاندازی تجهیزات سهفاز، ترتیب صحیح اتصال فازها را بررسی کرده و از عملکرد صحیح سیستم اطمینان حاصل کند.

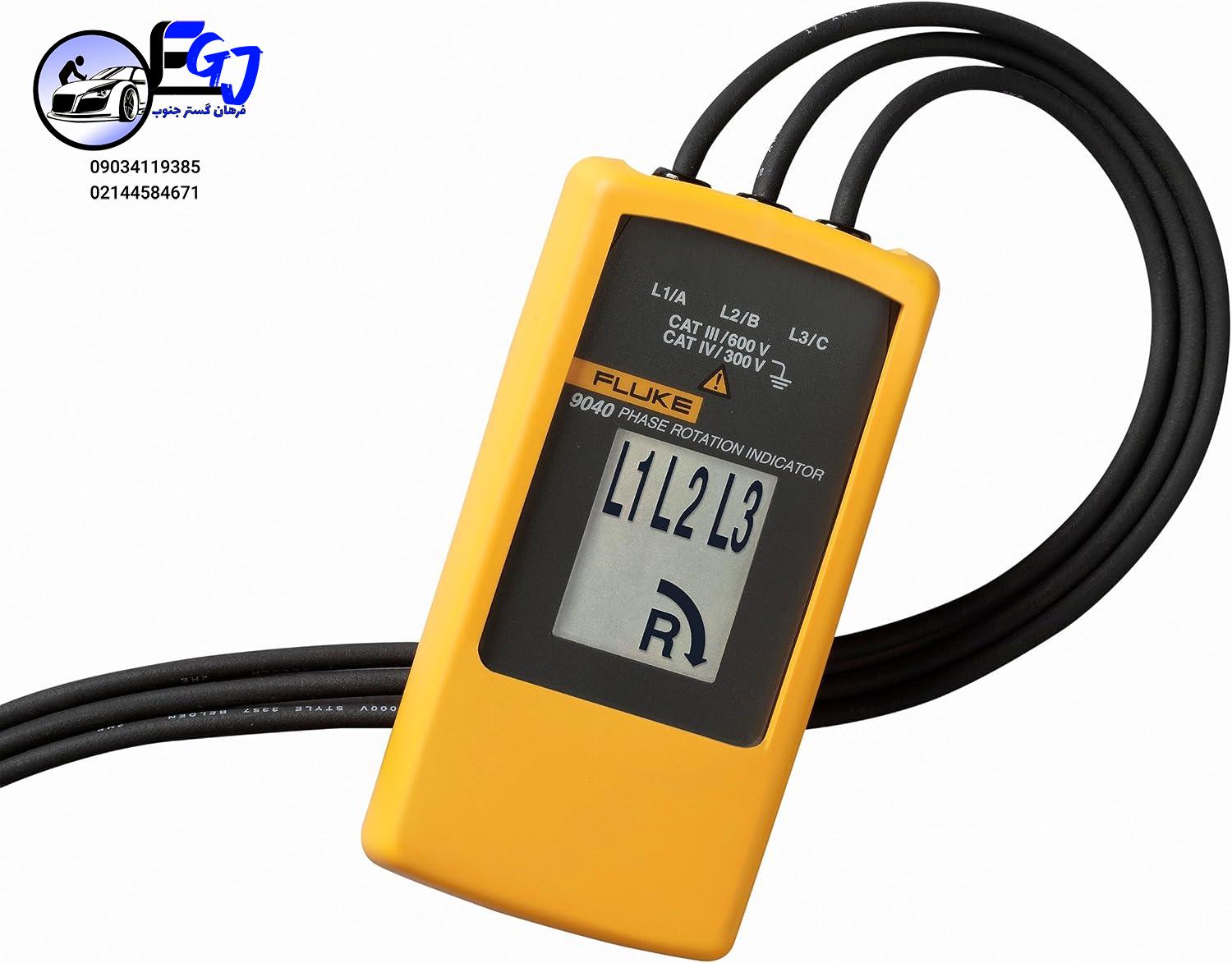

Fluke 9040 با نمایش واضح وضعیت سه فاز و جهت چرخش فازها روی صفحهنمایش LCD، امکان تشخیص سریع توالی فاز را فراهم میکند. این ویژگی در زمان نصب، راهاندازی و عیبیابی سیستمهای الکتریکی سهفاز اهمیت زیادی دارد؛ زیرا جابهجایی ترتیب فازها میتواند جهت چرخش تجهیزات دوار مانند موتورهای سهفاز را تغییر دهد.
این توالیسنج فاز دیجیتال محدوده ولتاژ 40 تا 700 ولت AC و محدوده فرکانس 15 تا 400 هرتز را پوشش میدهد و برای کاربردهای تجاری و صنعتی مناسب است.

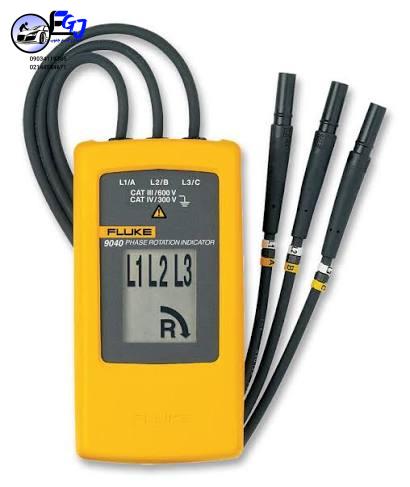

یکی از مزیتهای مهم Fluke 9040، عدم نیاز به باتری است؛ انرژی موردنیاز دستگاه از مدار تحت آزمایش تأمین میشود. همچنین پرابهای همراه دستگاه دارای قابلیت تنظیم محدوده گیرش هستند و امکان ایجاد تماس ایمن با ترمینالها و پریزهای صنعتی را فراهم میکنند.
با وزن تنها 200 گرم و ابعاد 124 × 61 × 27 میلیمتر، این دستگاه سبک و قابل حمل بوده و برای استفاده تکنسینهای برق و کارشناسان تعمیر و نگهداری در محیطهای مختلف گزینهای مناسب محسوب میشود.
ویژگیهای اصلی Fluke 9040
- تشخیص توالی فاز در سیستمهای سهفاز
- نمایش جهت چرخش میدان (Phase Rotation)
- نمایش وضعیت سه فاز روی LCD
- محدوده ولتاژ 40 تا 700V AC
- محدوده فرکانس 15 تا 400Hz
- عدم نیاز به باتری
- تغذیه از مدار تحت آزمایش
- دارای پرابهای تست با قابلیت گیرش متغیر برای اتصال ایمن
- مناسب برای موتورهای سهفاز، درایوها و سیستمهای الکتریکی
- طراحی سبک و قابل حمل
- قابلیت استفاده در کاربردهای تجاری و صنعتی
- دارای درجه حفاظت IP40
- دارای استانداردهای ایمنی EN 61010 و EN 61557-7
کاربردهای توالیسنج فاز Fluke 9040
Fluke 9040 برای بررسی و کنترل سیستمهای برق سهفاز در طیف وسیعی از کاربردهای صنعتی و تجاری مورد استفاده قرار میگیرد. مهمترین کاربردهای این دستگاه عبارتاند از:
- بررسی ترتیب صحیح فازها در تابلوهای برق
- کنترل توالی فاز پیش از راهاندازی موتورهای سهفاز
- بررسی جهت چرخش میدان در سیستمهای سهفاز
- تست مدارهای تغذیه موتورهای الکتریکی
- بررسی سیستمهای الکتریکی و درایوها
- نصب و راهاندازی تجهیزات صنعتی
- عیبیابی سیستمهای برق سهفاز
- عملیات تعمیر و نگهداری تجهیزات الکتریکی
- استفاده در تأسیسات تجاری و صنعتی
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| مدل | Fluke 9040 |
| نوع دستگاه | توالیسنج فاز / Phase Rotation Indicator |
| تعداد فاز قابل بررسی | سه فاز |
| محدوده ولتاژ | 40 تا 700V AC |
| محدوده فرکانس | 15 تا 400Hz |
| تایمر عملکرد | پیوسته |
| نمایشگر | LCD |
| منبع تغذیه | از مدار تحت آزمایش |
| نیاز به باتری | ندارد |
| درجه حفاظت | IP40 |
| دمای کاری | 0 تا 40°C |
| استانداردهای ایمنی | EN 61010، EN 61557-7 |
| رده اضافهولتاژ | CAT III 600V / CAT IV 300V |
| ابعاد | 124 × 61 × 27 میلیمتر |
| وزن | 200 گرم |
مشخصات فوق با صفحه رسمی محصول و مستندات Fluke تطبیق داده شدهاند.
طراحی و کاربری
Fluke 9040 با تمرکز بر سرعت، سادگی و ایمنی در تست سیستمهای سهفاز طراحی شده است. نمایشگر LCD اطلاعات مربوط به توالی و جهت چرخش فاز را بهصورت واضح در اختیار کاربر قرار میدهد و پرابهای تست همراه دستگاه امکان اتصال مناسب به مدار را فراهم میکنند.
این دستگاه بدون باتری کار میکند و انرژی خود را مستقیماً از مدار مورد آزمایش دریافت میکند؛ بنابراین کاربر نیازی به تعویض یا شارژ باتری ندارد. ابعاد کوچک و وزن 200 گرمی نیز حمل و استفاده از آن را در محیطهای کاری آسان کرده است.
Fluke 9040 یک توالیسنج فاز حرفهای برای تشخیص سریع Phase Sequence و Phase Rotation در سیستمهای سهفاز است. محدوده مناسب ولتاژ و فرکانس، نمایشگر LCD، عدم نیاز به باتری، وزن کم و سطح ایمنی مناسب، این دستگاه را به ابزاری کاربردی برای تکنسینهای برق، مهندسان تأسیسات و متخصصان تعمیر و نگهداری تجهیزات صنعتی تبدیل کرده است.
استانداردها و ایمنی
توالیسنج فاز Fluke 9040 مطابق الزامات ایمنی EN 61010 و استاندارد EN 61557-7 برای تجهیزات تشخیص توالی فاز طراحی شده است. این مدل دارای رده حفاظتی CAT III 600V و CAT IV 300V است که امکان استفاده از آن را در طیف مناسبی از محیطهای الکتریکی فراهم میکند.
