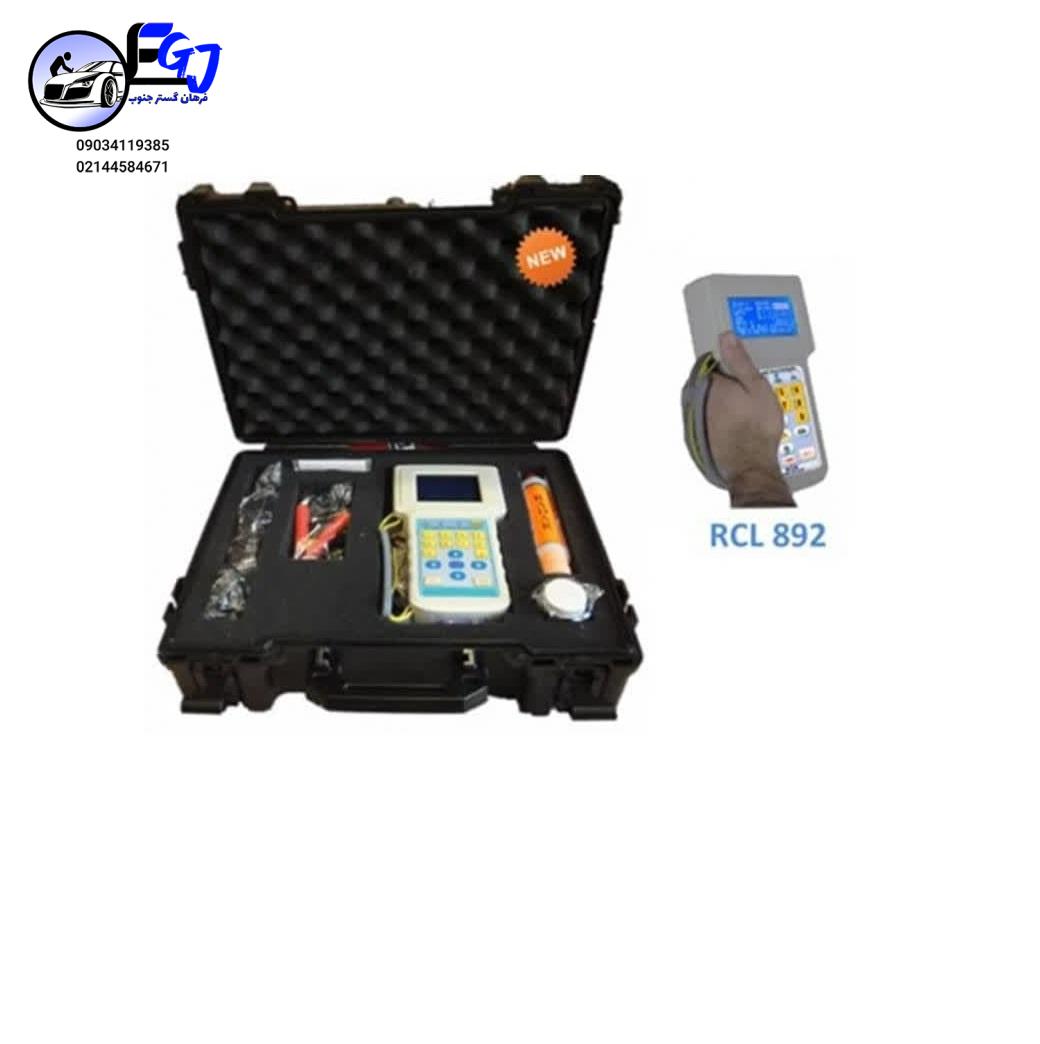

دیتالاگر ولتاژ مدل CP-LOGGER RCL-892
مشخصات فنی دستگاه دیتالاگر ولتاژ مدل CP-LOGGER RCL-892:
-اندازه گیری مقادیر ولتاژ ON و ولتاژ خاموش لحظه ای ) IOP ( خط لوله ، مخازن
و تاسیسات دارای سیستم حفاظت کاتدی نسبت به الکترولیت
-ثبت مقادیر ولتاژ ON و OFF در حافظه CP-Logger با توجه
به موقعیت مکانی اندازه گیری و امکان چاپ
-برآورد وضعیت ولتاژ حفاظتی خط لوله ، مخازن و تاسیسات
دارای سیستم حفاظت کاتدی
و شناخت نقاط ضعف پوشش در حال و آینده
-بررسی پتانسیل های ناشی از القاء ولتاژ AC منابع ثالث
بر روی سازه دارای سیستم حفاظت کاتدی
-شناخت ولتاژهای تداخلی تاثیر گذار بر روی خطوط لوله ، مخازن
و تاسیسات دارای سیستم حفاظت کاتدی
-ممیزی سیستم حفاظت کاتدی
-بررسی معیار پتانسیل 850 – میلی ولت با اعمال حفاظت کاتدی
-بررسی معیار پتانسیل پلاریزه شده 850 -میلی ولت ) CSE )
–بررسی معیار پلاریزاسیون 100 میلی ولت
-بررسی و اندازه گیری مقادیر پتانسیل کوپن حفاظت کاتدی و خوردگی
-امکان ثبت مختصات نقاط اندازه گیری در دستگاه
با قابلیت جستجوی خودکار و دستی
-اندازه گیری شاخصه های تاثیر گذار در حفاظت کاتدی
و بررسی تغییرات ولتاژ حفاظتی
-آنالیز و بررسی ولتاژ خروجی سامانه حفاظت کاتدی
-تشخیص حالت آندی و کاتدی نقاط اندازه گیری
-بررسی پتانسیل های القایی ناشی از سیستم حمل و نقل ریلی
و معدن کاری بر روی سازه دارای سیستم حفاظت کاتدی
-نرم افزار آنالیز و تحلیل داده با قابلیت نصب بر روی سیستم عامل ویندوز
دستگاه پایش خطوط لوله CP-logger پیشرفته و دقیق جهت بازرسی خط لوله و کابل های درون زمینی است که دارای قابلیت شناخت عیوب پوشش خط لوله و بررسی وضعیت حفاظت خوردگی لوله و کابل می باشد.
با توجه به اینکه با تکنولوژی این دستگاه می توان لوله های انتقال آب ، گاز ، نفت و کابل های درون زمینی را بدون نیاز به دستکاری و جابه جایی مکان آن بررسی نمود، این دستگاه پایش خط لوله مورد توجه صنایع مختلف کشور قرار گرفته است.
دیگر ویژگی ها میتوان به موراد زیر اشاره کرد:
اندازه گیری و ثبت مقدار پتانسیل ON نقاط DP و نقاط TP ) قرائت های دوره ای (
اندازه گیری و ثبت مقدار پتانسیل خاموش لحظه ای ) IOP ( نقاط D.P و نقاط T.P
محدوده قرائت پتانسیل در بازه : -10 ― +10 V DC
0 ― 100 V AC
قابلیت اندازه گیری و ثبت دمای محیط
قابلیت اندازه گیری و ثبت رطوبت محیط
قابلیت تشخیص حالت آندی و کاتدی نقاط اندازه گیری
قابلیت کارکرد و سنکرون شدن با سخت افزار قطع و وصل کننده سیستم هوشمند سازی ، پایش و کنترل از راه دور سامانه حفاظت کاتدی RMC-CP و
دستگاه های قابل حمل قطع و وصل کننده هم زمان ولتاژ خروجی سامانه حفاظت کاتدی ) GPS Synchronize Current Interrupter )
قابلیت دریافت تعداد 20000 نقطه اندازه گیری جهت برداشت مقادیر پارامتر ها
قابلیت درج نام و کد نقطه اندازه گیری به صورت دستی
قابلیت نمایش خودکار طول و عرض جغرافیایی در بخش درج نام نقطه اندازه گیری به صورت دستی
قابلیت انتخاب نقطه اندازه گیری و مشاهده آخرین اندازه گیری های ولتمتر در صفحه نمایش دستگاه
قابلیت انتخاب نقطه اندازه گیری و مشاهده آخرین اندازه گیری های IOP(LM) در صفحه نمایش دستگاه
قابلیت جستجو و ثبت نقاط اندازه گیری شده بر اساس فایل دریافتی از واحد GIS به لحاظ تشخیص دقیق محل اندازه گیری و نمونه برداری ولتاژ
قابلیت جستجوخودکار ) Automatic ( نقاط اندازه گیری بر اساس :
تنظیم حساسیت جستجو خودکار مبتنی بر شعاع محیط محلی با کمیت متر
تنظیم حساسیت جستجو خودکار مبتنی بر شعاع محیطی حساس با کمیت متر
قابلیت جستجودستی ) Manual ( نقاط اندازه گیری بر اساس :
تنظیم حساسیت جستجو خودکار مبتنی بر شعاع محیط محلی با کمیت متر
تنظیم حساسیت جستجو خودکار مبتنی بر شعاع محیطی حساس با کمیت متر
قابلیت تنظیم موقعیت مکانی نقطه اندازه گیری بر دو استاندارد :
WGS84
UTM
Technical Specification
-Dimensions
Equipment Case: 450*375*130 mm
CP-LOGGER Case: 238*134*58 mm (Handles Case)
Weight:
Equipment Case: 5 Kg (10 lb)
-CP-LOGGER Weight: 900 gram
User Interface:
64*128 LCD sunlight readable
Keypad:
18-button Touch keyboard
Battery:
7.2 V, 4 amp hour NiMH Po
Voltage Reading:
DC: -10 —- +10 V
AC: 0 —- 100 V
Sample Rate:
IOP:2000 Log/S
Data Logger: 100 Log/S
IOP Reading Time:
From 20ms to 700ms
Input Power:
DC 12V Adaptor
External Charger:
DC 12 V, 3A
GPS:
Internal
Support 20-Channel GPS
Fast TTFF at low signal
SiRF Star III high sensitivity solution
Determining the cross section of the search
MEMORY: 8GB The ability to receive a point information file
LED:
Indicative Time(ON/OFF)
Logging
GPS
Reverse polarization detection
SENSOR:
ambient temperature
Humidity air
Port:
1*4 pin with Potential , PRE and Soil moisture sensor
1 serial with data transfer
Troubleshooting:
Auto
CD:
Cable Convertor Software
CP-LOGGER Software
BOOK:
CP-LOGGER Training
Software Training
کاتالوگ دستگاه دیتالاگر ولتاژ مدل CP-LOGGER RCL-892 راازفایل زیر دانلود نمائید.
