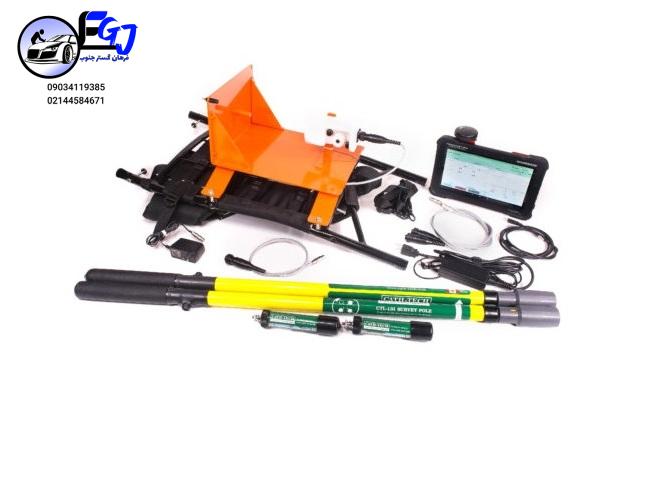

دستگاه DCVG/CIPS/GIS برند Cath-Tech

دستگاه DCVG/CIPS/GIS برند Cath-Tech

دستگاه DCVG که یکی از دو ابزار (DCVG /CIPS) می باشد جهت مشخص شدن و نمایان شدن عیب پوشش های خطوط لوله مدفون در خاک که دسترسی به آن امکان پذیر نیست با روش DC گرادیان انجام می گیرد. از دو روش DCVG و CIPS برای مشخص شدن این عیوب خوردگی و یا عیوب پوشش استفاده می گردد.

دستگاه DCVG/CIPS/GIS برند Cath-Tech دستگاهی است که میتواند عیوب رابه چهارروش CIPS، DCVG، ACVG و GIS بررسی و نقشه برداری نماید.و تمام داده های به دست آمده در همان مکان و زمان و شرایط نمایش دهد.

شکل موج های ذخیره شده به کاربر اجازه می دهد تداخل الکتریکی را بگیرد وداده های موقعیت مکانی توسط GPS رابه نرم افزار نقشه برداری انتقال داد و همچین مکان یاب این دستگاه دارای بلوتوث است که امکان ذخیره سازی عمق پوشش و داده های قدرت سیگنال رافراهم میسازدوداده های زنجیره ای، تاریخ، زمان، ارتفاع و موقعیت مکانی GPS را با هر خواندن ثبت می کند.
از دیگر مزایای این دستگاه ذخیره سازی داده های سازگار با PODS بعنوان فایل متنیcsv میباشد.(بدون نیاز به نرم افزار خاصی) و برای کمک به اطمینان از یکپارچگی داده ها دستگاه دارای آلارم های قابل تنظیم توسط کاربر برای تغییر پتانسیل،نشانگرDCVG میباشد. و همچین نرم افزارهای موجود در این دستگاه را توسط کاربر میتوان ارتقاء داد. . و این دستگاه دارای 2 سال گارانتی میباشد.
این دستگاه مختص،متخصصان حرفه ای خوردگی میباشد و چندین زبان دنیارا پشتیبانی می کند.

مشخصات فنی دستگاه:

محدوده CIPS:

+/- 5 V DC (opt +/- 10 V DC), resolution 0.1 mV DC

محدوده DCVG:

500mV DC, resolution 0.1 mV DC+/-

محدوده ACVG:

800mVp-p AC, resolution 1 mV AC

ظرفیت حافظه:

Supplied with 8 GB or larger micro SD card

اتصال دهنده ها:

IP67 rated, push-pull

باتری:Lithium Ion, 3.7V 33Whr = approx. 24 hours run time

Technical Specification**

CIPS Range: +/- 5 V DC (opt +/- 10 V DC), resolution 0.1 mV DC
DCVG Range: +/- 500mV DC, resolution 0.1 mV DC
ACVG Range: 800mVp-p AC, resolution 1 mV AC
Memory Capacity: Supplied with 8 GB or larger micro SD card
CIPS Impedance: 25 M Ohm or 250 M Ohm
Gradient Impedance: 15 M Ohm
AC Rejection: -90 dB at 60 Hz, <3mV DC error at 100 V AC RMS superimposed
Case: ABS plastic, designed for IP65
Instrument Size: Hexcorder Pro with tablet assembly 30 x 25 x 10 cm @ 2.7 Kg
Connectors: IP67 rated, push-pull
Battery: Lithium Ion, 3.7V 33Whr = approx. 24 hours run time
Communications: USB 2.0, 2 x Bluetooth 2.1
GPS: Fully integrated WAAS GPS antenna
Shipping Dims: Hip pack system as 1 piece 10 x 10 x 120 cm @ 2.8 Kg
+ 1 piece 53 x 23 x 45 cm @ 9.8 Kg
Backpack system as 1 piece 108 x 45 x 38 cm @ 24 Kg

Tablet Specification**

Ratings: Ruggedized, MIL-STD-810G and IP65
Processor: Qualcomm Snapdragon 660 octa-core 2.2 GHz
Operating System: Android 8 Oreo (or higher)
• Memory: 4 GB RAM, 64 GB SSD
Display: 10.1” WUXGA (1920 x 1200), 500 nits or higher
Primary Battery: Lithium Ion, 98 Whr, hot swappable = approx. 11 hours run time under
normal operating conditions
Communications: Wireless LAN 802.11ac, Bluetooth 5.0
Ports: DC power, 2 x USB 2.0, USB-C, Micro SDXC, RJ-45 ethernet, audio
