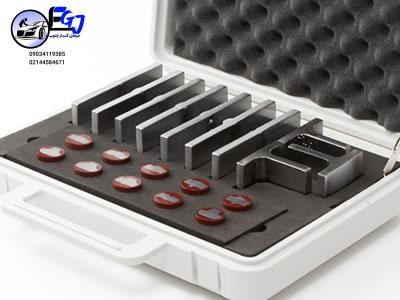

تست بلوک های کالیبراسیون تایپ V1 ، پک کیت شماره 1 ،

تست بلوک های کالیبراسیون تایپ V1 ، پک کیت شماره 1 ، ساخت انگلستان
Material to steel grade S355JO in EN 10025 +A1
Heat no R-1003426
Cast no C-10003426
محصول کمپانی انگلیسی Sonaspecttion

تست بلوک کالیبراسیون V1

در دستگاه تست التراسونیک در روش تست عیب یابی به روش UT،جهت مطابقت و چک نمودن داده ها و کالیبراسیون از تست بلوک کالیبراسیون V1 استفاده می گردد.

کالایی که برای کالیبراسیون زاویه پراب های التراسونیک،کالیبراسیون فاصله،نقطه ایندکس (نقطه خروج )و زاویه ی برگشت،استفاده می شود.

بلوکی که منطبق بر استاندارد های  IIW (انجمن بین المللی جوش) و ASTM E164  ساخته شده است.این تست بلوک برای محاسبه ایندکس پراب،رزولیشن پراب و انطباق با استاندارد AWS مورد استفاده قرار می گیرد.

از ویژگی های این v1 می توان به شعاع 4 اینچ،قطر سوراخ 2 اینچ،عرض شکاف (Notch ) : 0.08 اینچ،قطر سوراخ کوچک : 0.06 اینچ اشاره کرد.معمولا  از جنس های مختلف استیل 1018،استیل 4340، فولاد ضد زنگ  304،الومینیوم 7075-T6 ساخته می شود.

تست بلوک های کالیبراسیون تایپ V1  و مابقی محصولات در این حوزه را میتوانید در دسته تست بلوک کالیبراسیون به راحتی پیدا کنید.

قیمت این دستگاه را می توانید از مجموعه بازرگانی ان دی تی کالا NDTKALA با 18 ماه گارانتی و ضمانت اصالت کالا دریافت نمائید.

در دنیا بلوک دستگاه التراسونیک دارای جنس های مختلف زیر است

مختلف استیل 1018

استیل  4340

فولاد ضد زنگ  304

الومینیوم 7075-T6

مشخصات فنی تست بلوک :

ابعاد بلوک: 1*12*4 اینچ

شعاع بلوک 4 اینچ

قطر سوراخ 2 اینچ

عرض شکاف (Notch ) : 0.08 اینچ

قطر سوراخ کوچک : 0.06 اینچ

عرض شکاف (Notch ) : 0.08 اینچ

قطر سوراخ کوچک : 0.06 اینچ

مناسب جهت کالیبراسون دستگاه تست التراسونیک

جنس فولاد کربنی A516-Gr70

ضخامت ۲۵ میلیمتر

تلرانس برش و چاپ ۵۰ میکرون

زبری سطح زیر ۱ میکرون
